3.2 Giro horizontal

Transformar un plano oblicuo en proyectante vertical (plano de canto).

Una de las aplicaciones más comunes en el giro de planos es transformar un oblicuo dado en proyectante (vertical u horizontal) ya que mediante un solo giro podemos situarlo perpendicularmente respecto de uno de los planos de proyección, de esta manera podremos, por ejemplo, calcular el ángulo que forma dicho plano con el PHP.

Dado que el plano es oblicuo y lo queremos convertir en Proyectante Vertical (perpendicular al PVP y oblicuo al PHP) sólo hay que modificar el alejamiento, por tanto el giro es horizontal.

Como en casos anteriores para simplificar el trazado, y dado que el giro es horizontal, tomamos una recta horizontal y un eje de giro vertical que la corte.

Al realizar el giro la recta horizontal se transformará en una recta de punta, por tanto, la traza horizontal del plano girado permanecerá paralela a la proyección horizontal de la recta de punta y su traza vertical pasará por la nueva traza vertical de dicha recta.

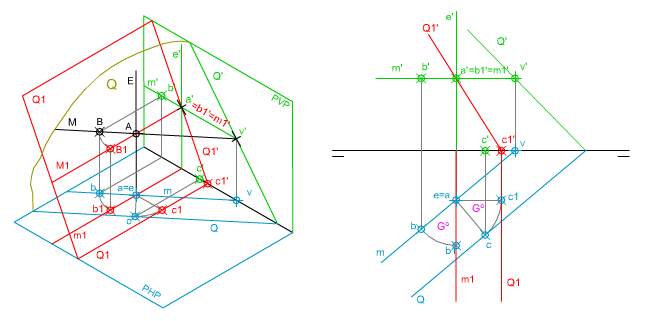

En el siguiente vídeo te mostramos cómo gira horizontalmente un plano oblicuo P hasta convertirse en proyectante vertical según un eje vertical E, el ángulo de giro se ha tomado en sentido horario (negativo).
