4.1. Rectas

Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza el siguiente ejercicio:

Caso de estudio

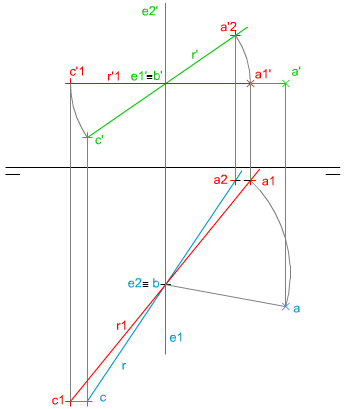

En la imagen izquierda te mostramos cómo se ha situado un punto dado A sobre una recta oblicua R.

Para su trazado conocemos las proyecciones diédricas del punto y de la recta.

Te pedimos que, mediante las herramientas de la aplicación QCAD determines las proyecciones diédricas del punto A2 girado.

Para realizar este ejercicio debes descargar este archivo dxf.
