3.3. Giro vertical
Nota:
Mediante un giro vertical podemos realizar entre otras las siguientes transformaciones:
- Plano oblicuo en proyectante horizontal o paralelo a la LT.
- Plano paralelo a la LT en proyectante horizontal.
- Plano proyectante vertical y plano de perfil en plano horizontal.
Transformar un plano oblicuo en proyectante horizontal (plano vertical).
Como en el apartado anterior se trata de transformar un plano oblicuo dado en proyectante (vertical u horizontal) realizando solamente un giro.
En este caso el plano oblicuo lo queremos convertir en Proyectante Horizontal (perpendicular al PHP y oblicuo al PVP), por tanto solamente hay que modificar el alejamiento mediante un giro vertical. En el apartado 2.1 sobre generalidades de este tema ya te indicábamos cómo hacerlo con un video, pero te lo explicamos aquí con más detalle a través de una animación.
Como en casos anteriores para simplificar el trazado, y dado que el giro es vertical, tomamos una recta frontal y un eje de punta que la corte.
Al girar la recta frontal esta se transformará en una recta vertical, por tanto, la traza vertical del plano girado permanecerá paralela a la proyección vertical de la recta vertical y su traza horizontal pasará por la nueva traza horizontal de dicha recta.
En la animación inferior puedes ver cómo gira verticalmente un plano oblicuo P hasta convertirse en proyectante horizontal según un eje de puntal E, el ángulo de giro se ha tomado en sentido anti horario (positivo).
DT2 U3 T3 Apdo. 3.3: giro de un plano oblicuo hasta convertirlo en proyectante horizontal
Video de Departamento DIBUJO IEDA alojado en Youtube
Caso de estudio
|
|

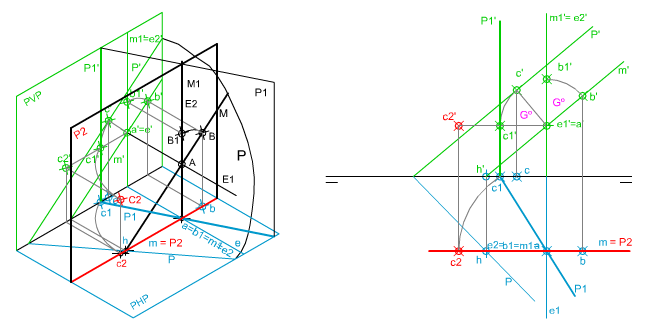

| En la imagen superior te mostramos cómo se ha girado un plano oblicuo hasta convertirlo en frontal; para ello primero lo transformamos en proyectante horizontal mediante un giro vertical y luego aplicando otro giro, esta vez horizontal, lo convertimos en frontal.
Te pedimos que resuelvas dicho ejercicio mediante los utensilios de dibujo tradicionales. |
| Para realizar este ejercicio debes descargar este documento pdf. |
