DT2- Tema 1.3: Potencia
4.1. Tangencias entre recta y circunferencia
Herramientas tradicionales de dibujo.
Caso de estudio
Llave fija.

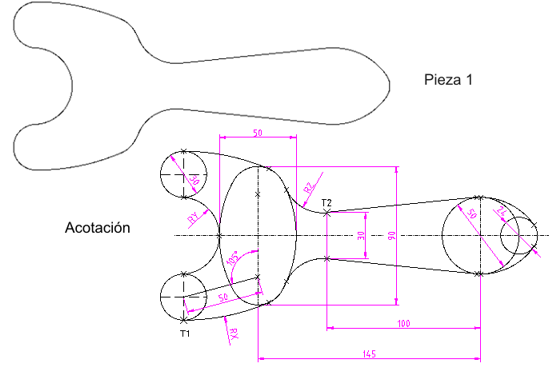

En la imagen de la izquierda puedes ver cómo se ha dibujado una llave fija mediante rectas y circunferencia tangentes, y potencia.
Como en el ejercicio anterior, para resolverlo debes aplicar los conceptos y procedimientos generales de tangencia y los correspondientes a potencia desarrollados en lo apartados anteriores.
Material necesario:
- Lápiz blando y duro.
- Compás.
- Plantilla de dibujo (escuadra y cartabón).
- Hojas para realizar trazados de prueba.
| Para realizar este ejercicio debes descargar este documento pdf. |
Aplicación CAD.
Sigue la construcción del trazado de la pieza en la siguiente animación
DT2 U1 T3 Apdo. 4.1: trazado tangencias pieza 1
