DT2- Tema 1.3: Potencia
4.2. Tangencias entre circunferencias
Herramientas tradicionales de dibujo.
Caso de estudio
Pieza de ajedrez.

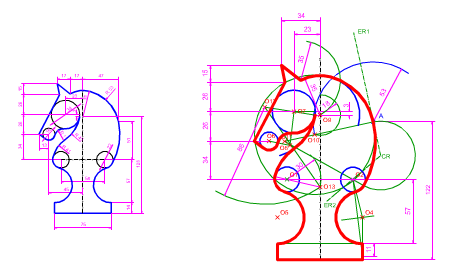

En la imagen de la izquierda puedes ver cómo se ha dibujado una pieza de ajedrez mediante rectas y circunferencia tangentes, y potencia.
Para resolver este ejercicio debes aplicar los conceptos y procedimientos generales de tangencia y los correspondientes a potencia desarrollados en lo apartados anteriores.
Material necesario:
- Lápiz blando y duro.
- Compás.
- Plantilla de dibujo (escuadra y cartabón).
- Hojas para realizar trazados de prueba.
| Para realizar este ejercicio debes descargar este documento pdf. |
Aplicación CAD.
Sigue la construcción de la figura 2 en la siguiente animación
DT2 U1 T3 Apdo. 4.2: trazado tangencias pieza 2
Video del Departamento DIBUJO IEDA alojado en Youtube
