2. Dibujo de conjunto
Cuando queremos que un mecanismo formado por varias piezas quede perfectamente definido, tanto su montaje como su funcionamiento debemos realizar un dibujo de conjunto. Para ello debemos a aplicar todos los conceptos y procedimientos que hemos aprendido en las unidades didácticas anteriores.
Hasta ahora hemos representado las vistas diédricas y perspectivas axonométricas de piezas simples, el agrupamiento de estas formarán mecanismos más complejos que permitirán el funcionamiento de aparatos y máquinas.

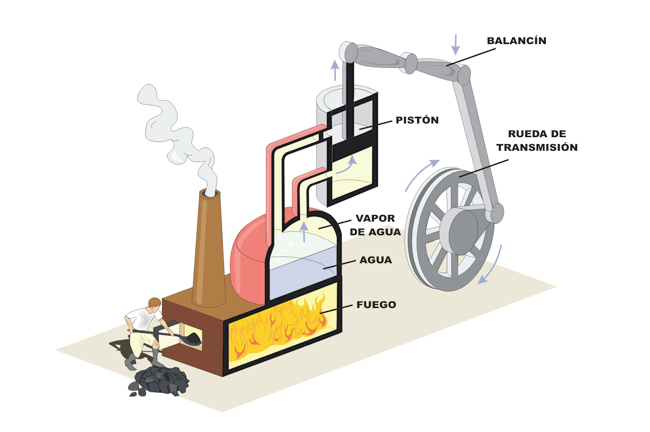

En la imagen superior te mostramos una ilustración en la que se describe, mediante un dibujo en sección, el funcionamiento de una máquina de vapor.
Representación.
El diseño de cualquier aparato doméstico o industrial conlleva el uso de mecanismo formados por piezas que al relacionarse entre sí hacen que estos funcionen y los objetos cumplan su función.
Dependiendo de cómo queramos que estos queden representados, según una finalidad específica, los podemos dibujar en proyección ortogonal o en perspectiva axonométrica.
Además se pueden añadir una tercera representación realizada mediante técnicas infográficas (CAD, etc.)
En la animación inferior puedes ver de manera detallada las principales características de estos tipos de dibujo, y cómo quedas representadas unas piezas concretas.
Importante
Acotación y referencias de las piezas de un conjunto.
Para poder acotar e identificar cada pieza de un mecanismo debemos aplicar las normas de acotación que aprendimos en el curos pasado.
En la animación inferior te mostramos cómo se deben colocar las líneas de cota, las de referencia, y las auxiliares en una pieza en proyección ortogonal.
DT2 U6 T1 Apdo. 2: cota y lineas con explicación
Video de Departamento DIBUJO IEDA alojado en Youtube
Objetivos
Dibujo de conjunto de un gato mecánico.
Mediante el siguiente vídeo puedes visualizar cómo se distribuyen sobre el soporte las distintas piezas que configuran este mecanismo.
Casillero o cuadro de rotulación.
En el tema 1 "Normalización. Líneas, escritura y formatos", de la UD 5 de Dibujo Técnico I, desarrollamos los contenidos sobre las normas de diseño, colocación, y rotulación de los casilleros.
En este curso vamos a ampliar los conceptos y procedimientos de manera que podamos incluir una lista de despiece, esto es, una casillero en el podamos incluir las características más importantes de cada una de las piezas que conforman un mecanismo.
Primero vamos a recordar las distintas zonas de un casillero o cajetín normalizado y cómo se dispone la lista de despiece en él. En la siguiente animación te mostramos la ubicación de cada zona.
A continuación, en la animación inferior, repasaremos cómo se construye un cajetín normalizado, mostrando las cotas, y la colocación e indicaciones de la lista de despiece.
Caso práctico
|
|

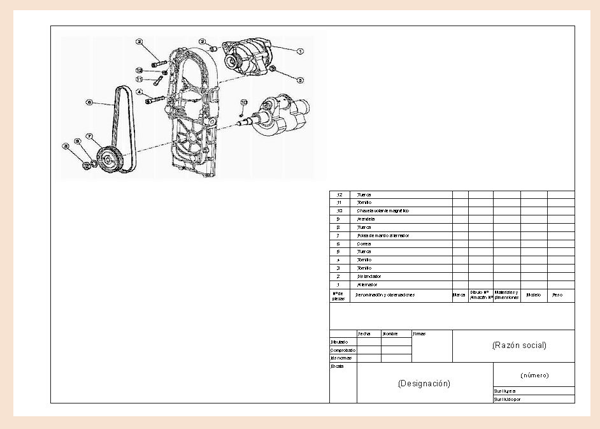

| En la imagen superior te mostramos cómo se ha trazado el cajetín y la lista de despiece de un mecanismo dado el despiece de todos sus elementos.
Te pedimos que apliques los contenidos y procedimientos adquiridos hasta ahora para dibujar, en un formato A3, márgenes normalizados 25x10x10x10, el cajetín según normas y la correspondiente lista de despiece. Para ello debes consultar el documento pdf , que contiene el despiece del mecanismo con todas sus piezas numeradas, adjuntado a continuación. |
| Para realizar este ejercicio debes descargar este documento pdf. |
