DT2- Tema 6.1: Acotación industrial
4.1. Acotación Perspectiva Isométrica
Dependiendo de la aplicación CAD que usemos, la acotación de una perspectiva isométrica puede representar cierta dificultad.
En el siguiente vídeo te mostramos un truco para acotar en isométrico piezas diseñadas mediante la aplicación Autocad.
Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza el siguiente ejercicio:
Caso de estudio
|

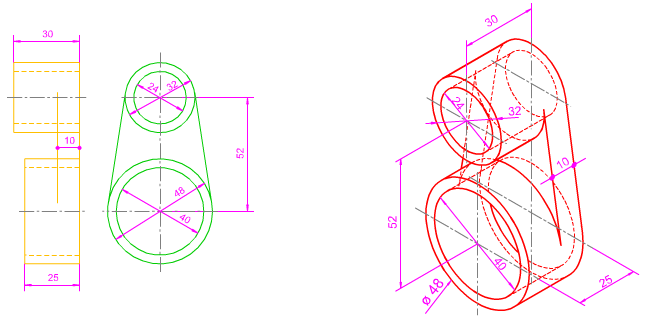

| En la imagen superior puedes ver cómo se ha acotado la perspectiva isométrica de una pieza, dada sus vistas diédricas (alzado y perfil derecho).
Si lo estimas oportuno puedes consultar la animación "Acotación Isométrica de un sólido", del apartado 2.1. Isométrico. Te pedimos que, mediante las herramientas de la aplicación QCAD, determines la acotación de la perspectiva isométrica dada. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
