2.2. Oblicua
El triedro está apoyado por una de sus caras en el plano del cuadro, dependiendo de qué cara sea, tendremos dos tipos:
- Perspectiva caballera: la cara XZ está contenida en el plano del cuadro.
- Perspectiva planimétrica o militar: la cara XY está contenida en el plano del cuadro.

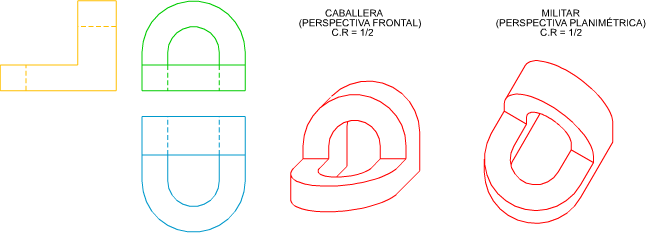

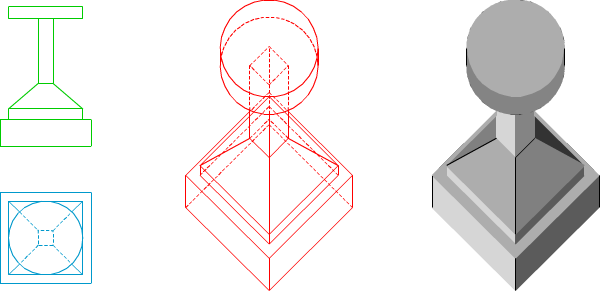

En la imagen superior tienes una perspectiva militar, observa cómo la planta está en verdadera magnitud, esto es así ya que los ejes X e Y forman 90º.
Recordemos los fundamentos y elementos de la axonometría oblicua:
Actividad
COEFICIENTE DE REDUCCIÓN. Se expresa numéricamente como razón o cociente: 1/2, 2/3 ó 3/4.
- Perspectiva Caballera: se aplica al eje Y.
- Perspectiva Planimétrica o Militar: se aplica al eje Z.
Objetivos
La perspectiva planimétrica o militar se usa normalmente en diseños de obras civiles o arquitectónicas, ya que ofrece una visión en verdadera magnitud de la planta.
El nombre de esta perspectiva deriva del uso que hacían de la misma los ingenieros y arquitectos militares.
En la imagen izquierda puedes ver el diseño de una vivienda unifamiliar realizada en este tipo de perspectiva.
AV - Pregunta de Elección Múltiple
