4.1. Proyecciones isométricas
Veamos cómo usar la herramienta que nos permite convertir una proyección ortogonal (las diédricas) en otra isométrica dentro de la aplicación QCad.

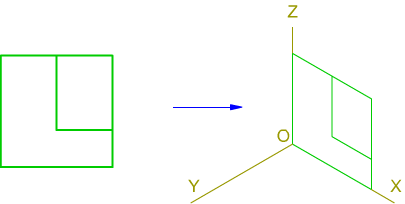

En principio, debes tener claro que la herramienta que vas a estudiar no construye perspectivas de forma automática, sino que convierte una proyección ortogonal en otra isométrica. En la siguiente figura puedes observar la función de convertir la vista diédrica del alzado de una pieza, en la proyección de la misma sobre el plano XZ.
La herramienta de proyección isométrica la encontramos en la parte inferior del menú principal de herramientas de la aplicación.
El proceso para obtener la proyección isométrica a partir de una ortogonal es el siguiente:
Las figuras obtenidas están compuestas por líneas comunes de QCad, y esto quiere decir que podemos hacer cualquier tipo de edición con ellas: recortar, alargar, girar, cambiar de capa, etc.
