2.2. Hexaedro
Dependiendo de la posición que ocupe un plano secante respecto de las caras y aristas de un hexaedro podemos obtener distintos secciones poligonales.
En el vídeo superior puedes ver varios ejemplos.
Seccionado por un plano proyectante vertical.
En el apartado anterior hemos visto cómo se obtienen las proyecciones diédricas de un poliedro seccionado por un plano proyectante vertical.
En la animación inferior puedes ver el método aplicado sobre un hexaedro, además hemos determinado la sección en verdadera magnitud.
DT2 U4 T3 Apdo. 2.2: sección de un hexaedro por un plano proyectante
Video de Departamento DIBUJO IEDA alojado en Youtube
Seccionado por un plano oblicuo.
Como el plano secante es oblicuo podemos obtener las proyecciones de la sección aplicando los métodos primero y tercero explicados en el primer apartado.
En la animación inferior te mostramos cómo hemos aplicado ambos métodos para obtener la sección de un plano secante sobre un hexaedro.
DT2 U4 T3 Apdo. 2.2: sección de un hexaedro por un plano oblicuo
Video de Departamento DIBUJO IEDA alojado en Youtube
Objetivos
En estos videos puedes ver otros ejemplos de sección de un hexaedro por un plano oblicuo:
Sistema diédrico, poliedros, sección de hexaedro con plano oblícuo directamente sin cambiar de plano
Video de Juan Escobar alojado en Youtube
Caso de estudio

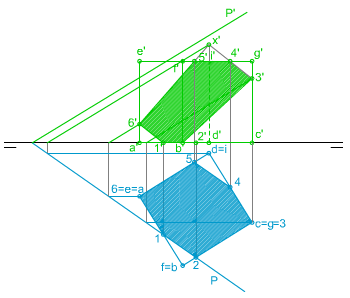

En la imagen izquierda puedes ver cómo se ha determinado la sección plana producida por un plano oblicuo en un Hexaedro ABCDEFGI.
Conocemos las proyecciones diédricas del Hexaedro y del plano.
Te pedimos que apliques los contenidos y procedimientos adquiridos hasta ahora para determinar la sección plana mediante las herramientas de dibujo tradicionales.
| Para realizar este ejercicio debes descargar este documento pdf. |
