2.3. Octaedro
Importante
La posición del octaedro respecto de los planos de proyección es la que hemos estudiado en temas anteriores.
Sección producida mediante un plano proyectante horizontal.
La proyección horizontal de la sección se determina directamente mediante la intersección de las aristas del poliedro con la traza horizontal del plano secante.
DT2 U4 T3 Apdo. 2.3: sección de un octaedro por un plano proyectante
Video de Departamento DIBUJO IEDA alojado en Youtube
Objetivos
En este video puedes ver la solución a un problema propuesto en selectividad del 2019 en Castilla la Mancha. Se pide dibujar el octaedro dados unos datos y posteriormente la sección. A esta última hay que hallarle la verdadera magnitud.
Sección de un octaedro por un plano. Selectividad Castilla - La Mancha (junio 2019)
Video de Curso de Dibujo Técnico alojado en Youtube
Conocimiento previo
Aquí tienes otra forma de resolver una sección de un octaedro con un plano oblicuo:
Sistema Diédrico. Sección plana producida por un plano oblicuo en un octaedro regular.
Video de Dpto. Dibujo Sierra de Aras alojado en Youtube
Caso de estudio

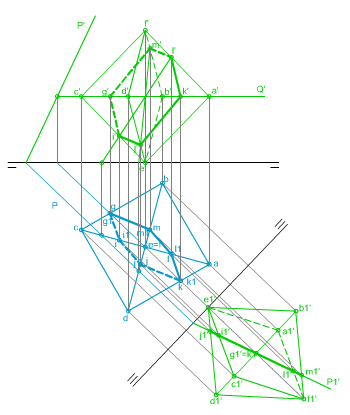

En la imagen izquierda te mostramos cómo se ha determinado la sección plana producida por un plano oblicuo en un Octaedro ABCDEF, aplicando el método general y un cambio de plano.
Conocemos las proyecciones diédricas del Octaedro y del plano.
Te pedimos que apliques los contenidos y procedimientos adquiridos hasta ahora para determinar la sección plana mediante las herramientas de dibujo tradicionales.
| Para realizar este ejercicio debes descargar este documento pdf. |
