4.4. Practica lo aprendido

TRAZADO DE PIEZAS ISOMÉTRICAS.

Para practicar el trazado de perspectivas isométricas realiza los siguientes ejercicios:

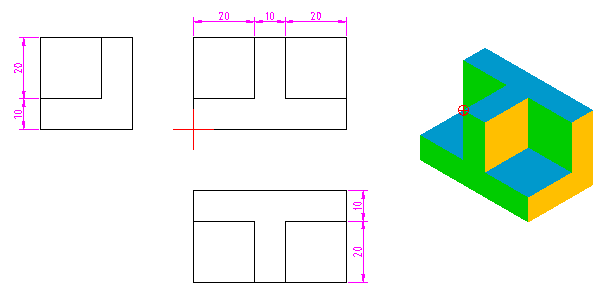

  1. práctica 1

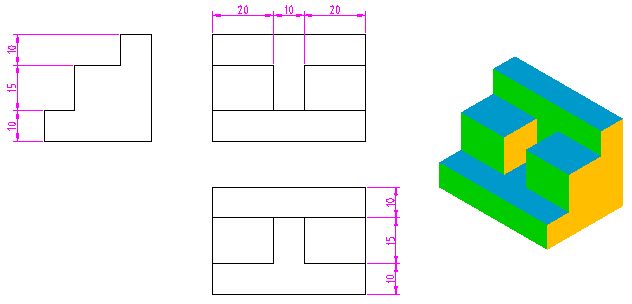

  2. práctica 2

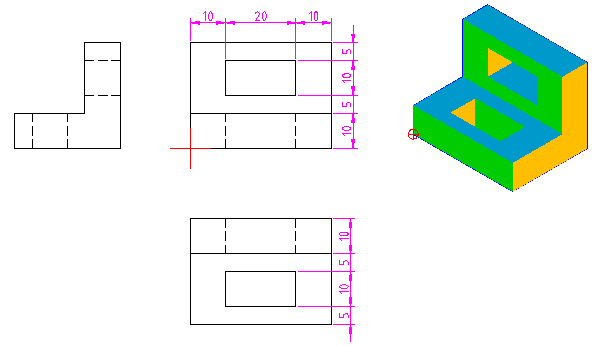

  3. práctica 3

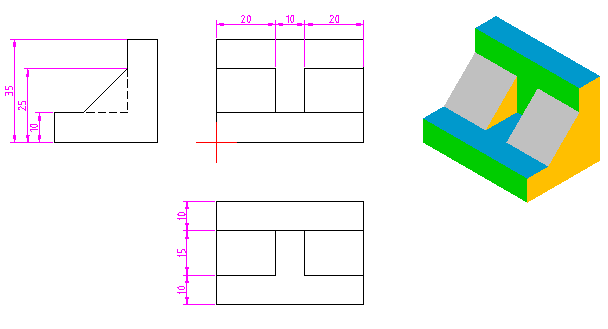

  4. práctica 4

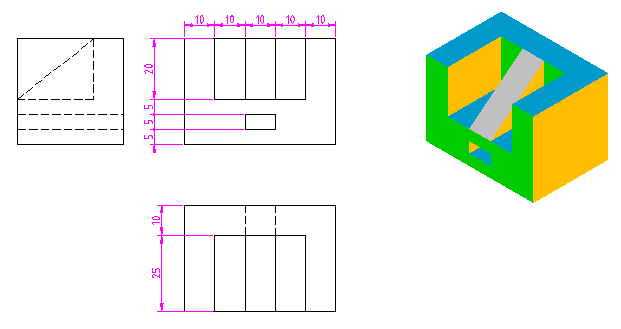

  5. práctica 5

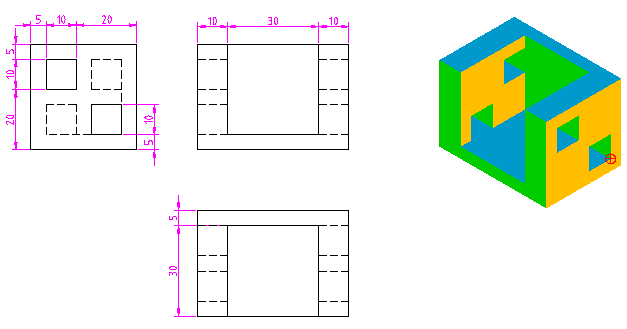

  6. práctica 6

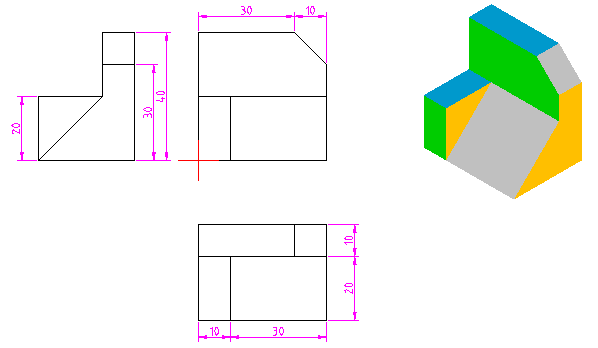

  7. práctica 7
CONSTRUCCIÓN DE UN ÓVALO Y UNA ELIPSE ISOMÉTRICA.

Haz una comparación entre la elipse y el óvalo isométricos. Para ello descárgate el fichero practica3 haciendo clic aquí y realiza los siguientes pasos:

  1. Figura inicial incluida en el fichero:
    imagen inicial

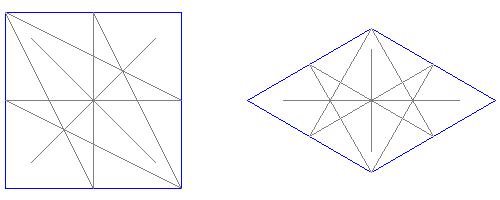

  2. Usando la herramienta de proyección isométrica obtén la imagen siguiente:
    paso 1

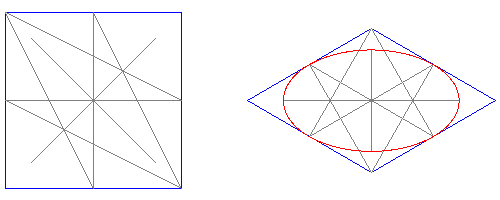

  3. Dibuja, en la capa elipse y usando la herramienta de trazado de elipses, la elipse como aparece en la siguiente imagen:
    paso 2
  4. Dibuja el óvalo isométrico correspondiente igual al que mostramos en la siguiente imagen, usando la capa óvalo (oculta la capa de la elipse para mayor claridad):
    paso 3

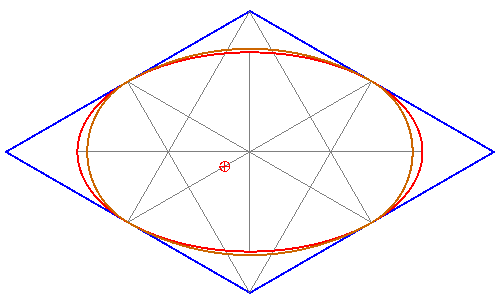

  5. Compara la diferencia entre ambas curvas, que será el pequeño error que obtendrás al sustituir la una por la otra en el dibujo con herramientas tradicionales:
    paso 4
