4.2. Construcción de piezas

Para trazar una perspectiva caballera puedes seguir los pasos siguientes:

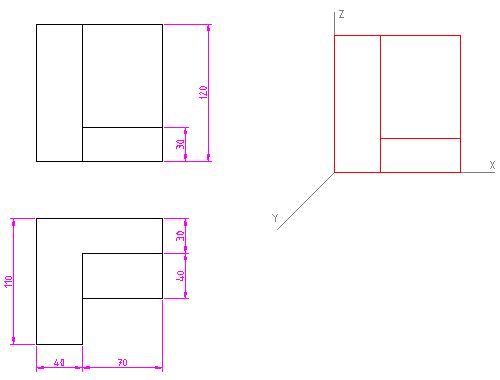

Paso 1: sitúa los ejes.

Paso 2: haz una copia del alzado en el plano XOZ.

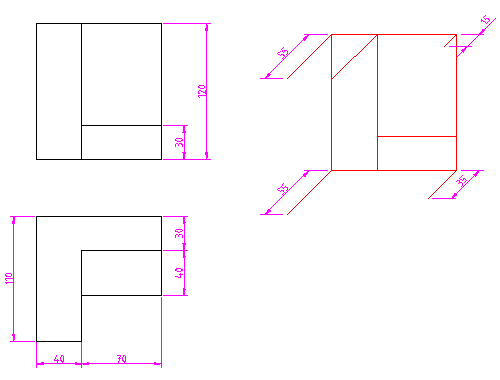

Paso 3: sitúa las líneas oblicuas paralelas al eje OY usando la herramienta de líneas oblicuas y ajustando el ángulo, igual al formado por ese eje, y la longitud, a la que debes aplicar el coeficiente de reducción, que en nuestro ejemplo los valores usados son -135º y 1/2.

Paso 4: con esta herramienta seleccionada, traza las aristas paralelas al eje OY.

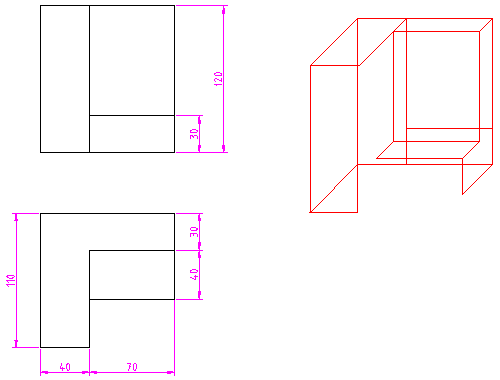

Paso 5: continúa cerrando las primeras superficies, trazando para ello las líneas paralelas a los ejes que sean necesarias. Puedes usar las herramientas de líneas horizontales, verticales u oblicuas o, en algunos casos, la herramienta de línea entre dos puntos.

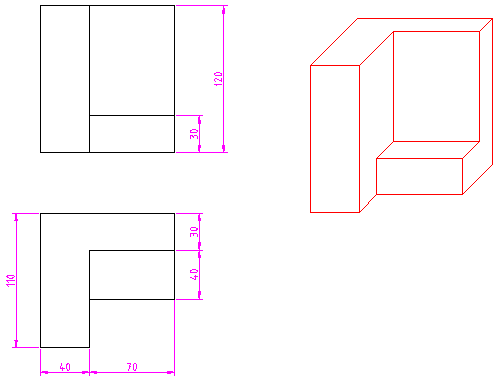

Paso 6: completa el dibujo, y con las herramientas de edición adecuadas elimina las líneas que sean innecesarias para dejarlo acabado.

Aclaración: los pasos seguidos son solamente una muestra de los que puedes seguir. Igual que comentamos para la perspectiva isométrica, será tu experiencia personal la que te guíe y te lleve a elegir las mejores herramientas de trazado y de edición.
