Introducción
Dos planos, como superficies ilimitadas, pueden tener dos posiciones entre sí: o son paralelos o se cortan, en este segundo caso, pueden ser oblicuos o perpendiculares.
Estas posiciones relativas las estudiaremos, concretándolas mediante sus proyecciones diédricas.
Casi todas las piezas que hemos analizado hasta ahora, y las que estudiaremos en unidades didácticas siguientes, se generan por la intersección de planos: las caras y aristas son el resultado del corte de un plano sobre una superficie.

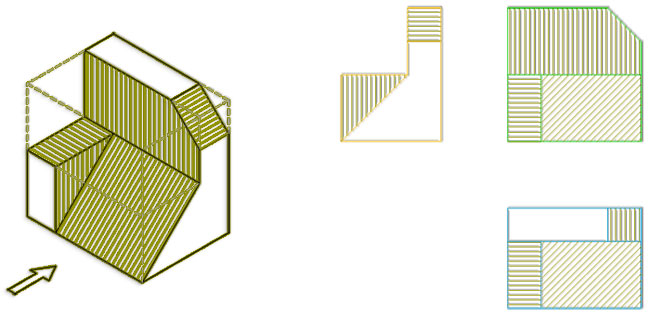

En la imagen superior tienes un ejemplo de una pieza, en perspectiva isométrica por su perfil derecho, generada por secciones producidas por planos de perfil, paralelos a la LT, de canto, frontales y horizontales sobre las caras de dicha pieza.
En los siguientes apartados analizaremos las posiciones relativas entre los elementos fundamentales (punto, recta y plano), y aplicaremos nuevos procedimientos para la resolución de varios problemas.
Importante
Debes repasar el alfabeto de la recta y el plano.
Importante
- Te recomendamos que los materiales e instrumentos sean de la mejor calidad posible, ya que ésta va unida a la perfección del acabado (precisión y exactitud).
- Es imprescindible que mantengas los instrumentos de Dibujo Técnico en perfectas condiciones de uso, es decir, limpios y en buen estado.
- Para visualizar los vídeos explicativos de los distintos conceptos que verás en este tema y en los siguientes del temario, te sugerimos que uses el play y el pause del visualizador de videos así como la velocidad del mismo (podrás ponerlo a una velocidad más lenta para una comprensión más detallada del mismo). También puedes verlo -a través de la página de You Tube- a pantalla completa (pinchando en el enlace que viene debajo, en la descripción de cada uno) por si necesitas fijarte en ciertos detalles o trazados. Mira este vídeo donde se explica cómo acelerar un vídeo o ralentizarlo accediendo a la configuración del mismo:
Dominar las opciones del visualizador de videos
Video del Departamento de DIBUJO IEDA alojado en Youtube
- Al final de muchos apartados también encontrarás cierto ejercicios resueltos paso a paso mediante un PDF por capas que se muestra en la retroalimentación del ejercicio, por lo que se recomienda usar un visor o lector PDF que las lea correctamente, ya que no todos lo hacen. Por ejemplo, con Adobe Reader. Desde su sitio web se puede descargar e instalar.
