DT2- Tema 2.3: Homología
2.2. Polígonos
Nota:
La complejidad del trazado de polígonos regulares o irregulares homólogos será proporcional al número de lados, no obstante, esto se puede simplificar empleando todas las diagonales que sean precisas.
Pentágono.

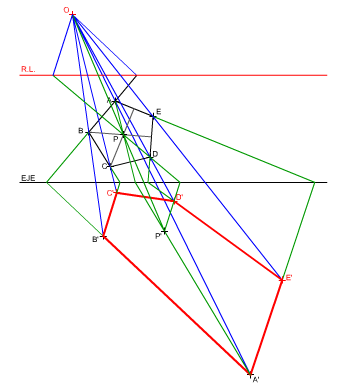

En la siguiente animación te mostramos cómo trazar un pentágono irregular homólogo A'B'C' D'E' al dado ABCDE. En este caso el polígono no es cortado por el eje, pero este es paralelo a uno de sus lados.
DT2 U2 T3 Apdo. 2.2: homología de un pentágono dado el centro, la recta límite y dos pares de puntos homólogos
Video de Departamento DIBUJO IEDA alojado en Youtube
Caso de estudio
En la figura de la izquierda tienes una homología determinada por el eje y dos pares de puntos homólogos (a-a', b-b')
- Dibuja el pentágono homólogo A'B'C'D'D' del regular dado ABCDE.
- Determina el centro del pentágono (P) y su homólogo (P').
- Traza la recta límite de dicha homología.
Para resolverlo debes repasar el método explicado en la animación anterior.
Material necesario:
- Lápiz blando y duro.
- Compás.
- Plantilla de dibujo (escuadra y cartabón).
- Hojas para realizar trazados de prueba.
| Para realizar este ejercicio debes descargar este documento pdf. |
