3.3. Perpsectiva Cónica



Como mencionamos anteriormente, la perspectiva cónica es la principal aplicación de la homología, estableciéndose la siguiente correspondencia entre sus elementos:

HOMOLOGÍA	PERSPECTIVA CÓNICA
Recta Límte	Línea del horizonte
Eje	Línea de Tierra
Centro	Punto de Vista
Origen	Perspectiva
Transformada	Figura abatida

La correspondencia entre sus elemento es tal que a veces los puntos de fugas, situados en la línea del horizonte, se denominan puntos límites.

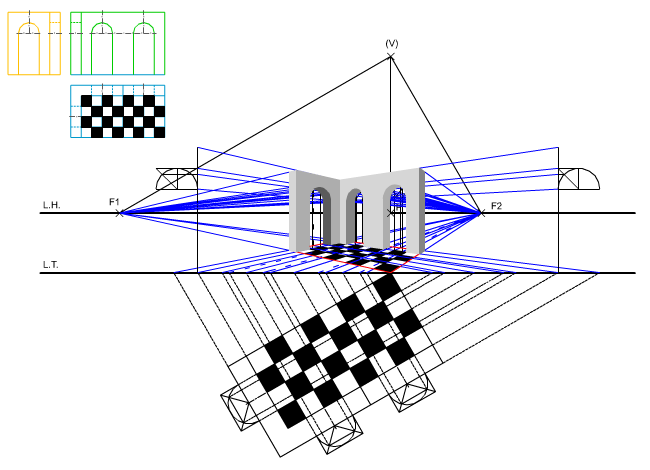

Para que puedas relacionar dicho elementos en la siguiente animación te mostramos cómo se dibuja la perspectiva cónica oblicua de un cuadrilátero.
Observa detenidamente el trazado y la correspondencia entre los siguientes elementos: (V), LH, LT, F1, F2.

Perspectiva cónica frontal.

En el apartado 2.3 te mostramos cómo se transformaba una circunferencia en una elipse, ahora vas a ver, en la animación inferior, el mismo trazado mediante perspectiva cónica.
Para ello hemos inscrito dicha circunferencia en un cuadrado cuyos lados son paralelos y perpendiculares a la LT (perspectiva frontal), realizando la perspectiva de dicho paralelogramo podemos obtener la curva cónica.



Perspectiva cónica oblicua.

Este caso es similar al anterior, salvo la disposición del cuadrado cuyos lados son oblicuos al eje (perspectiva oblicua).
