DT2- Tema 4.1: Representación de superficies poliédricas y radiadas
4.1. Poliedros
Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza el siguiente ejercicio:
Caso de estudio
 |
| En la imagen superior puedes ver las proyecciones diédricas de un tetraedro apoyado por su cara ABC en un plano proyectante vertical.
Para su dibujo conocemos las trazas de dicho plano, la proyección horizontal de su arista AB, y que el vértice C es el de menor alejamiento. Te pedimos que, mediante las herramientas de la aplicación QCAD, determines las proyecciones diédricas del poliedro. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
Caso práctico

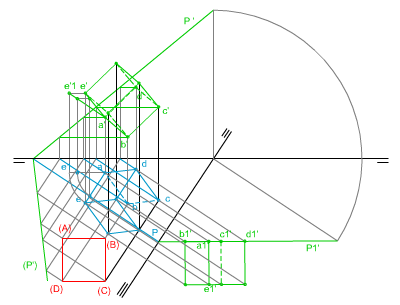

En la imagen izquierda te mostramos las vistas diédricas de un hexaedro ABCDEFGH apoyado por su cara ABCD en un plano oblicuo P.
Para su trazado conocemos el abatimiento del plano P y el de la cara ABCD.
Te pedimos que, mediante las herramientas de la aplicación QCAD, determines:
- Las proyecciones del hexaedro.
- Mediante un cambio de plano vertical compruebes la solución obtenida.
| Para realizar este ejercicio debes descargar este archivo dxf. |
