DT2- Tema 4.1: Representación de superficies poliédricas y radiadas
4.2. Superficies radiadas
Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza los siguientes ejercicios:
Caso práctico
|
|

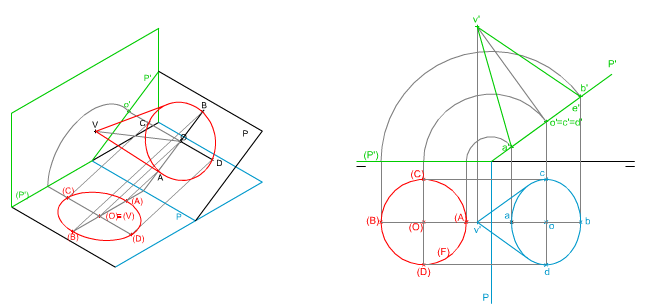

| En la imagen superior puedes ver las proyecciones diédricas de un cono recto de revolución apoyado por su base en un plano proyectante vertical.
Para su dibujo conocemos las trazas de dicho plano, la proyección horizontal de su centro así como la magnitud del radio de la base. Te pedimos que, mediante las herramientas de la aplicación QCAD, determines las proyecciones diédricas del cono. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
Caso práctico

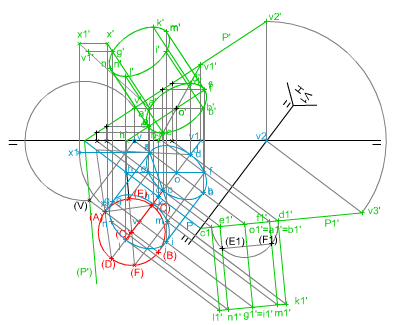

En la imagen izquierda te mostramos las proyecciones diédricas de un cilindro recto de revolución apoyada por su base en un plano oblicuo P.
Para su trazado conocemos las trazas de dicho plano y la proyección horizontal del centro (O) de la circunferencia base, así como su radio R = 20 mm.
Te pedimos que, mediante las herramientas de la aplicación QCAD, determines:
- Las proyecciones del cilindro.
- Mediante un cambio de plano vertical compruebes la solución obtenida.
| Para realizar este ejercicio debes descargar este archivo dxf. |
