4.1. Triángulos
RECTAS NOTABLES Y ARCO CAPAZ.

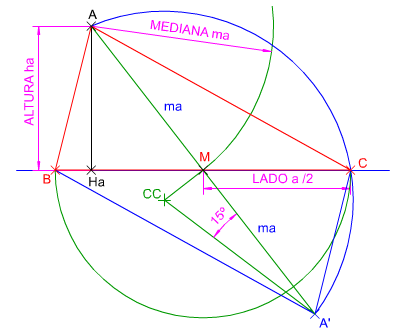

Ejercicio resuelto
Vamos a construir un triángulo escaleno empleando, entre otras, las siguientes herramientas: línea perpendicular, circunferencia centro radio, mover copiar, ángulo relativo, arco centro punto ángulo y recortar.
Objetivos
El ejercicio anterior también lo puedes hacer usando las plantillas de dibujo.En este documento pdf te explicamos de manera detallada los pasos a seguir.
Actividad.
Descarga el fichero adjunto. En él encontrarás un formato A4 con su cajetín, que te podrá servir como modelo en tus próximas actividades.
La actividad consistirá en
- Completar el cajetín con tus datos y los del dibujo: fecha, nombre, escala, título de la lámina, tu curso y número de la lámina,...

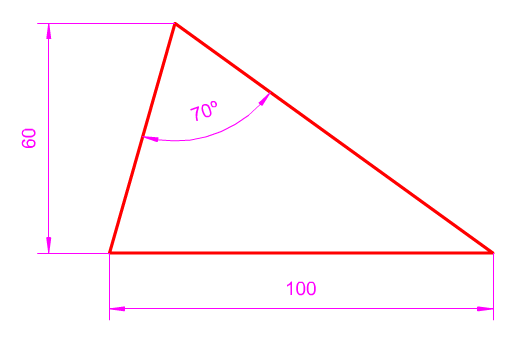

- Dibujar en él un triángulo del que conocemos la base c, el
ángulo opuesto a ella y la altura correspondiente.
- Acota el triángulo resultante
Indicaciones: Para completar el
cajetín usa la capa
destinada a esa información. Para realizar el dibujo crea las capas que
consideres oportunas, ajustando las características de las mismas y
teniendo en cuenta que la solución la deberás dar en trazo más grueso y
de color rojo.
Actividad.
Debes partir del fichero que descargaste en la actividad anterior (en caso de no tenerlo vuelve a descargarlo pulsando aquí)
La actividad consistirá en
- Completar el cajetín con tus datos y los del dibujo: fecha, nombre, escala, título de la lámina, tu curso y número de la lámina,...

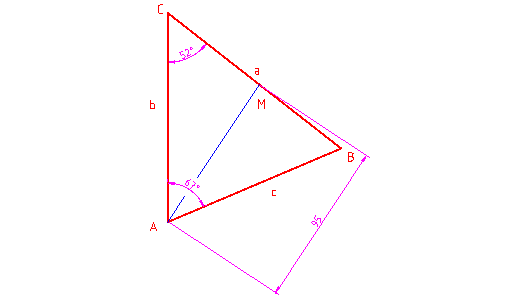

- Dibujar en él un triángulo del que conocemos la bisectriz ma (vertical de 95 mm), y los ángulos A (67º) y C (52º).
- Acota el triángulo resultante
Indicaciones: Para completar el
cajetín usa la capa
destinada a esa información. Para realizar el dibujo crea las capas que
consideres oportunas, ajustando las características de las mismas y
teniendo en cuenta que la solución la deberás dar en trazo más grueso y
de color rojo.
