4.2. Cuadriláteros

TRIANGULACIÓN.

Ejercicio resuelto

Vamos a construir un paralelogramo romboide empleando, entre otras, las siguientes herramientas: paralela, circunferencia centro radio y mover copiar.




DT2 U1 T1 Apdo 4.2: Qcad romboide 1

Video del Departamento de DIBUJO IEDA alojado en Youtube



Actividad.

En un formato como el usado en las actividades anteriores completarás la siguiente actividad:

  1. Completar el cajetín con tus datos y los del dibujo: fecha, nombre, escala, título de la lámina, tu curso y número de la lámina,...

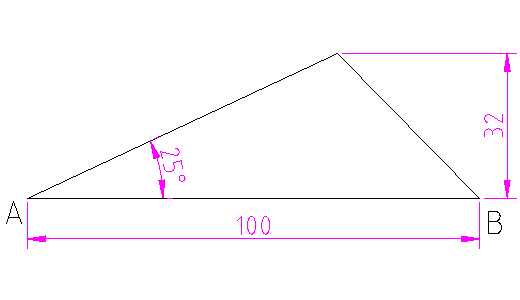

  2. Dibujar en él un romboide del que conocemos la base AB, la altura del triángulo formado por ella y sus semidiagonales, y el ángulo de la base con la semidiagonal mayor.
  3. Acota el romboide resultante
Indicaciones: Para completar el cajetín usa la capa destinada a esa información. Para realizar el dibujo crea las capas que consideres oportunas, ajustando las características de las mismas y teniendo en cuenta que la solución la deberás dar en trazo más grueso y de color rojo.

SEMEJANZA.

Ejercicio resuelto.

Vamos a construir un paralelogramo romboide empleando, entre otras, las siguientes herramientas: línea horizontal, línea con ángulo y escalar.


DT2 U1 T1 Apdo 4.2: Qcad romboide 2

Video del Departamento de DIBUJO IEDA alojado en Youtube





    Actividad.

    En un formato como el usado en las actividades anteriores completarás la siguiente actividad:

    1. Completar el cajetín con tus datos y los del dibujo: fecha, nombre, escala, título de la lámina, tu curso y número de la lámina,...
    2. Dibujar un romboide del que conocemos la base, el lado oblicuo y la altura.
    3. Dibuja un romboide semejante al primero con la mitad de sus dimensiones y centrado respecto a él.
    4. Acota el romboide resultante.

    Indicaciones: Para completar el cajetín usa la capa destinada a esa información. Para realizar el dibujo crea las capas que consideres oportunas, ajustando las características de las mismas y teniendo en cuenta que la solución la deberás dar en trazo más grueso y de color rojo.

    Si alguna de las líneas del trazado se quedasen fuera de los márgenes del formato, deberás recortarlas con las herramientas cad adecuadas para que ningún trazo llegue a los márgenes.
