2.1. Elipse
Nota:
Recuerda que el punto de tangencia pertenece a la Elipse, por tanto, debes tener en cuenta la relación que mantiene con los focos: parámetro 2a.
Por un punto de la curva. En la siguiente animación puedes ver cómo se dibuja la recta tangente a una elipse, conocidos los siguientes elementos: parámetros 2a y 2b y el punto de tangencia T.
DT2 U2 T2 Apdo. 2.1: recta tangente a una elipse por un punto de la curva
Video de Departamento DIBUJO IEDA alojado en Youtube
Desde un punto exterior. En la animación inferior te mostramos el trazado de las rectas tangente a una elipse, conocidos los siguientes elementos: parámetros 2a y 2b y el punto de exterior P.
DT2 U2 T2 Apdo. 2.1: recta tangente a una elipse por un punto exterior de la curva
Video de Departamento DIBUJO IEDA alojado en Youtube
Paralela a una dirección dada. En la siguiente animación puedes ver cómo se dibujan las rectas tangentes a una elipse, conocidos los siguientes elementos: parámetros 2a y 2b y la recta dirección M.
DT2 U2 T2 Apdo. 2.1: recta tangente a una elipse dada una dirección
Video de Departamento DIBUJO IEDA alojado en Youtube
Caso de estudio

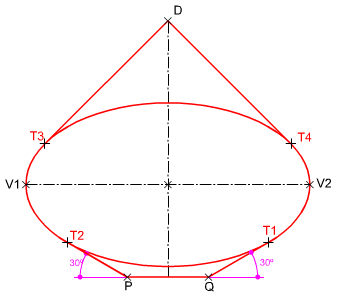

En la figura de la izquierda puedes ver una figura constituida por una Elipse y varias rectas tangentes.
Para poder construir dicha figura debes repasar las nociones aprendidas sobre la Elipse en el tema anterior, y aplicar los conceptos y procedimientos explicados en este apartado.
Datos: parámetros 2a, segmento PQ y punto D.
Material necesario:
- Lápiz blando y duro.
- Compás.
- Plantilla de dibujo (escuadra y cartabón).
- Hojas para realizar trazados de prueba.
| Para realizar este ejercicio debes descargar este documento pdf. |
