3.2. Hipérbola
Nota:
Aplicando potencia determinamos los centros de circunferencias tangentes (interior y exterior) a la focal de la hipérbola que pasando por el otro foco pertenezcan a la recta intersección.
Punto de interesección con una recta. En la animación inferior te mostramos cómo se determinan los puntos intersección de una recta con una hipérbola, conocidos los siguientes elementos: parámetros 2a y 2c y la recta M.
DDT2 U2 T2 Apdo. 3.2: intersección de una recta con una hipérbola
Video de Departamento DIBUJO IEDA alojado en Youtube
Caso de estudio

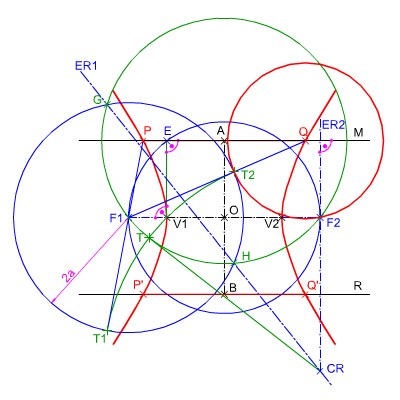

En la figura de la izquierda puedes ver cómo se han determinado los puntos intersección P y Q y sus simétricos de dos rectas paralelas M y R con una Hipérbola.
Para poder resolver este ejercicio debes repasar las nociones aprendidas sobre la Hipérbola en el tema anterior, y aplicar los conceptos y procedimientos explicados en este apartado y los anteriores.
Datos: ejes mayor y menor y las dos rectas paralelas.
Material necesario:
- Lápiz blando y duro.
- Compás.
- Plantilla de dibujo (escuadra y cartabón).
- Hojas para realizar trazados de prueba.
| Para realizar este ejercicio debes descargar este documento pdf. |
