2. Tipos de escala

Dependiendo de la proporción entre el dibujo y el objeto real, las escalas podrían clasificarse en:

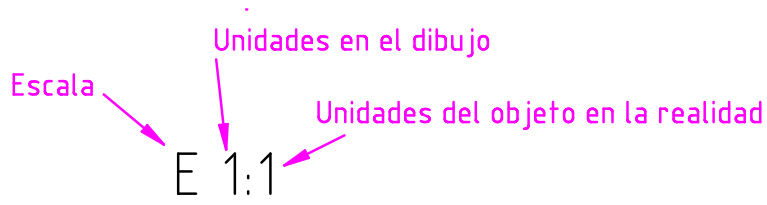

Escala natural

En este tipo de escalas las magnitudes del dibujo son iguales a las del objeto en la realidad.  Suele representarse como 1:1.

escala natural
Imagen de creación propia. Escala natural (CC BY-SA)

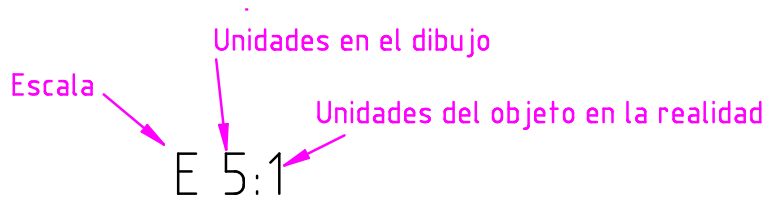

Escala de ampliación

Cuando el objeto representado posee un tamaño muy pequeño, utilizamos este tipo de escala para ampliar sus dimensiones. El primer número que indica la proporción de la escala será siempre mayor que el segundo. Por ejemplo: 5:1.

Escala de ampliación
Imagen de creación propia. Escala de ampliación (CC BY-SA)

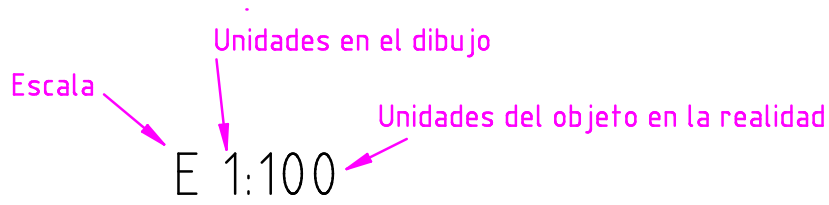

Escala de reducción

Este tipo de escalas es el más común, pues solemos representar más habitualmente objetos de mayor tamaño gráficamente. El primer término que indica la proporción es siempre menor que el segundo. Ejemplo: 1:100. De esta forma, 1 unidad del dibujo corresponde a 100 unidades de medida en la realidad.

Imagen de creación propia. Escala de reducción (CC BY-SA)
