5.2. Deducción de una escala

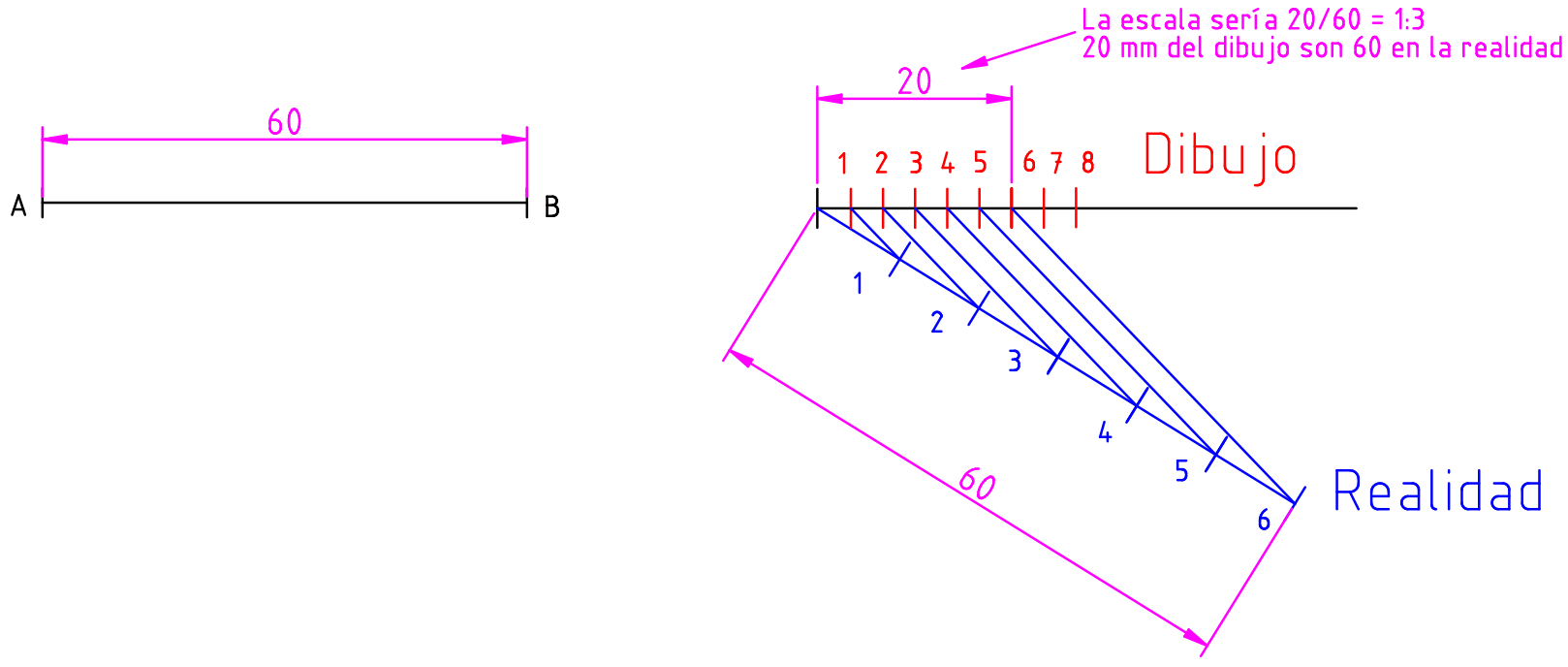

Dada una dimensión acotada es posible deducir su escala.  Por ejemplo, dado un segmento AB, que representa una dimensión del objeto real, cuya cota es 60 mm, pero su medida en el dibujo es de 20 mm, colocaremos los 60 mm sobre la semirecta inclinada (marcando cada centímetro) y los 20 sobre la horizontal.  Unimos los extremos de ambos segmentos y trazamos paralelas a esta por cada división por centímetro de la semirecta inclinada. Los puntos obtenidos sobre la semirecta horizontal determinan la escala gráfica.

Imagen de creación propia. Deducción de escala (CC BY-SA)
