2.4. Angular
Para colocar las cotas angulares se debe seguir el mismo criterio que el empleado en las cotas lineales:
- Las cotas deben disponerse conforme al dibujo, de tal manera que puedan leerse desde abajo y desde la derecha.
- Las cifras de cota siempre deben rotularse como si estuvieran apoyadas sobre su línea de cota.
- La cota y las flechas de cota se colocan entre las líneas auxiliares de cota si la longitud de la línea de cota lo permite.
- Las flechas se colocan por el exterior cuando las líneas auxiliares de cota están muy próximas, la cota se dispone entre ambas flechas.
- Si la longitud de la línea de cota no permite colocar la cota, esta se dispone a la derecha sobre dicha línea, o se indica con una línea de referencia.
Importante
Rotulación de cotas
Las cotas se deben rotular de tal manera que, en la posición normal de dibujo, se puedan leer desde abajo y hacia la derecha.

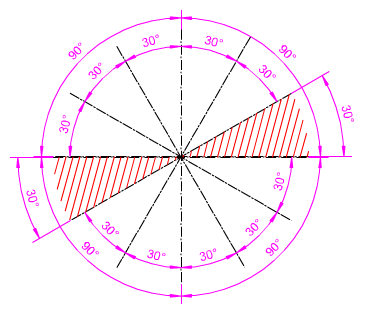

Se debe evitar la acotación en las zonas que se indican en la imagen superior, si es obligatorio acotar en dichas zonas la cota se dispondrán como si estuviera apoyada sobre su línea de cota correspondiente.
En la imagen superior puedes ver cómo las cotas van girando en el sentido contario de las agujas del reloj y siempre quedan situadas sobre la línea de cota.
Si consideramos a la circunferencia dividida horizontalmente, las cotas situadas sobre el semiplano superior quedan colocadas sobre las líneas de cota y fuera del ángulo (arco y lados); pero las cotas situadas en el semiplano inferior están dispuestas dentro del ángulo (arco y lados).
Caso práctico

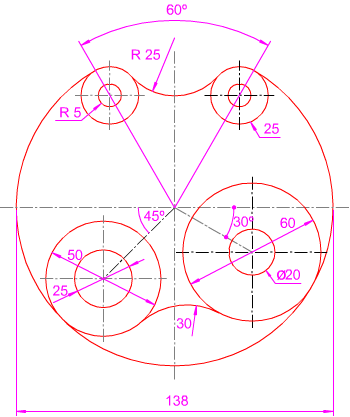

En la imagen superior te mostramos una pieza acotada. Tienes que determinar si dicha acotación se ajusta a las normas explicadas en este apartado y los anteriores.
En este documento pdf puedes ver los datos.
