4.3. Edición de las cotas

Una vez que has realizado una acotación puedes hacer diferentes modificaciones sobre todos los parámetros de la cota. Para ello, seleccionas la acotación a modificar.

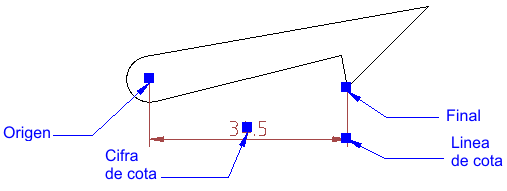

Al seleccionar una cota verás que aparecen diferentes puntos que la definen:

• Origen
• Final
• Línea de cota
• Cifra de cota

Pulsando sobre cualquiera de estos puntos y arrastrándolo sin soltar el botón del ratón, puedes reposicionarlos.

Así, al mover el origen o el final obtendrás una cota sobre puntos diferentes, modificándose la correspondiente cifra; al mover la línea de cota podrás situarla en otra ubicación más adecuada; al mover la cifra, podrás situar ésta en un lugar diferente que no interfiera con otras líneas.

Observa esto en la siguiente animación.

Explosión de la cota

En algunas ocasiones no hay posibilidad de realizar las modificaciones deseadas en una acotación. En estos casos lo mejor es proceder a explotar la cota (recuerda: en el menú de edición ) . Ahora tu cota estará dividida en los diferentes tramos que la componen: líneas , puntas de flecha y texto, cada uno ya independiente, sobre los que podrás actuar con las herramientas normales de edición.
