3.2. En paralelo

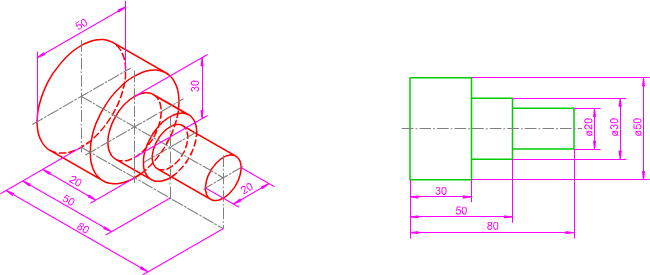

En la imagen superior puedes ver una pieza de revolución cilíndrica según sus representaciones isométrica, perfil derecho, y diédricas acotadas en paralelo.
El origen de todas las cotas se encuentra situado en el cilindro de base mayor, diámetro 50.
No se ha acotado el ancho de cada cilindro, como en la acotación en serie, en este caso se ha indicado la distancia de la cara de cada cilindro respecto del cilindro de referencia (diámetro 50).
Como la pieza es de revolución el alto, diámetros, se ha acotado mediante simetría.
Definición
Se usa cuando varias cotas dispuestas en una misma dirección, tienen un elemento de referencia común, una cara, un eje, etc.
Cada elemento se acota a continuación del otro. Se emplea si no afecta al uso de la pieza.
Mediante este sistema se acotan aristas y distancia a planos, en la imagen inferior tienes un ejemplo de acotación en paralelo, observa que solamente se ha acotado las aristas de longitud 30 y 20; el resto de acotaciones se refieren a distancias entre planos.
Para saber más
Acotación en paralelo simplificada:
Se elige un plano de referencia como origen de cotas, pero estas están dispuestas sobre una misma línea. El origen se expresa mediante un punto y un cero.
En la imagen superior hemos acotado una pieza mediante el sistema de acotación en paralelo normal (superior) y en paralelo simplificado (inferior), observa que todas las cotas indican la distancia del origen al extremo de la cota.
Caso práctico

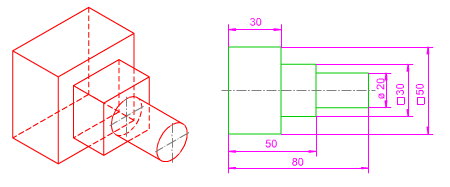

En la imagen superior te mostramos el dibujo isométrico de una pieza con sus vistas diédricas (alzado y planta) acotadas. Tienes que determinar si dicha acotación se ajusta a las normas explicadas en este apartado
En este documento pdf puedes ver los datos.
