Introducción
Para poder definir cuantitativamente cualquier forma, figura o pieza no basta con indicar la escala a sus vistas normalizadas realizadas mediante la representación de sus dimensiones lineales y angulares, ya que la información no sería completa, pues sería preciso emplear la regla milimetrada y el transportador de ángulos, y aplicar el factor de escala inverso, pero todo esto además de ser un proceso tedioso, provoca múltiples problemas:
- Errores de cálculo e imprecisiones.
- Detalles del dibujo que no se aprecian debido a la escala.
- El ancho de las líneas, la alteración del papel, y la reprografía (fotocopias) producen imprecisión y deformación
Para evitar lo anterior se han ideado una serie de normas mediante las cuales especificamos las medidas reales (lineales y angulares) y los detalles que complementan a un objeto, forma, figura o pieza, de tal manera que posibilite su interpretación, ya sea para entender su funcionamiento, o para su posterior fabricación.

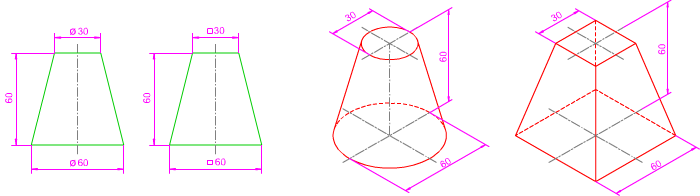

En la imagen superior tienes un ejemplo de la utilidad de la acotación, las dos superficies quedan perfectamente definidas mediante una sola vista normalizada (alzado) gracias a la inclusión de unos símbolos normalizados, que estudiaremos más adelante.
Importante
- Te recomendamos que los materiales e instrumentos sean de la mejor calidad posible, ya que ésta va unida a la perfección del acabado (precisión y exactitud).
- Es imprescindible que mantengas los instrumentos de Dibujo Técnico en perfectas condiciones de uso, es decir, limpios y en buen estado.
- Para visualizar los vídeos explicativos de los distintos conceptos que verás en este tema y en los siguientes del temario, te sugerimos que uses el play y el pause del visualizador de videos así como la velocidad del mismo (podrás ponerlo a una velocidad más lenta para una comprensión más detallada del mismo). También puedes verlo -a través de la página de You Tube- a pantalla completa (pinchando en el enlace que viene debajo, en la descripción de cada uno) por si necesitas fijarte en ciertos detalles o trazados. Mira este vídeo donde se explica cómo acelerar un vídeo o ralentizarlo accediendo a la configuración del mismo:
Dominar las opciones del visualizador de videos
Video del Departamento de DIBUJO IEDA alojado en Youtube
- Al final de muchos apartados también encontrarás cierto ejercicios resueltos paso a paso mediante un PDF por capas que se muestra en la retroalimentación del ejercicio, por lo que se recomienda usar un visor o lector PDF que las lea correctamente, ya que no todos lo hacen. Por ejemplo, con Adobe Reader. Desde su sitio web se puede descargar e instalar.
