DT1-Tema 5.2: Normalización: Acotación normalizada
4.4. Practica lo aprendido
Caso práctico

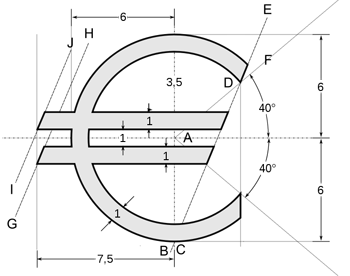

En la imagen superior te mostramos el diseño acotado del símbolo del euro. Aplicando las herramientas de Qcad que hemos estudiado y practicado debes:
- Realizar dicho dibujo a escala natural.
- Acotarlo según las normas estudiadas en los apartados anteriores
En este documento pdf puedes ver los datos.
