3. Elipse y perspectiva



El trazado de la circunferencia en los distintos sistemas de representación normalmente se traduce en el dibujo de una elipse.
En el curso anterior, Dibujo Técnico I representamos la perspectiva isométrica y caballera de una circunferencia mediante el dibujo de una Elipse, pero no profundizamos en los conceptos y procedimientos necesarios para dicho trazado.
En este apartado vamos a analizar la representación gráfica de algunos ya realizados y otros que elaboraremos en temas sucesivos.

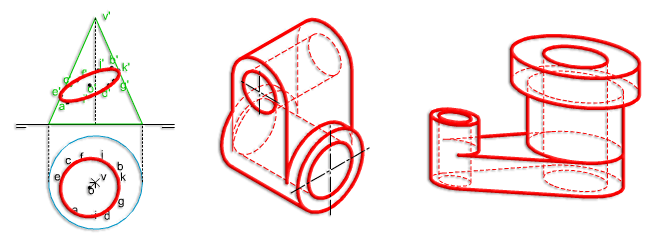

La imagen superior nos muestra cómo queda dibujada una circunferencia en los sistemas Diédrico y Axonométrico (isométrico y caballera).
