1.2. Proceso



La determinación de un corte y una sección se debe realizar mediante un procedimiento normalizado, lo que nos permitirá visualizar de la manera más sencilla y clara las partes ocultas de cualquier pieza.

Te aconsejamos que repases los conceptos desarrollados en el apartado anterior.

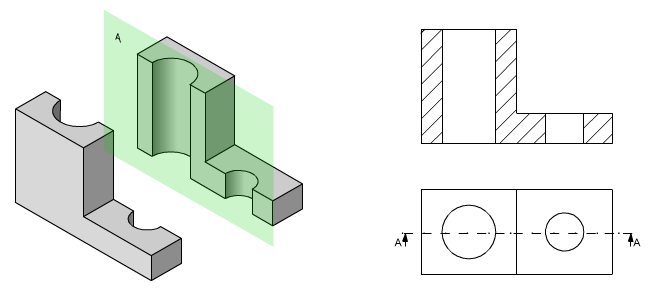

En la imagen superior puedes ver el proceso seguido para obtener el corte y sección de una pieza.



Proceso.

Para seccionar una pieza dada debemos seguir los siguientes pasos:

1. Seleccionamos un plano secante imaginario.
2. De forma ficticia separamos las dos partes de la pieza, cortadas según el plano secante que hemos elegido.
3. Quitamos mentalmente la parte de la pieza situada entre el plano secante y el observador.
4. Representamos la proyección diédrica, normalmente el alzado, de la parte de la pieza que queda por detrás el plano secante.
5. Rayamos las superficies cortadas, según las normas que estudiaremos a continuación
6. Indicamos en una de las vistas ajenas al corte la posición del plano secante, mediante línea fina de trazo y punto con sus extremos más gruesos. Si es necesario podemos designar el plano de corte con una letra repetida (AA) o dos consecutivas (AB) indicando el sentido de la observación mediante dos flechas ubicada cada una en un extremo de la traza del plano secante. En tal caso debemos indicar en la vista en la que quede representado el corte la leyenda correspondiente: "corte AA", "corte AB",..

En la animación inferior puedes ver un resumen de todo lo anterior.





Ejemplo de corte y sección.

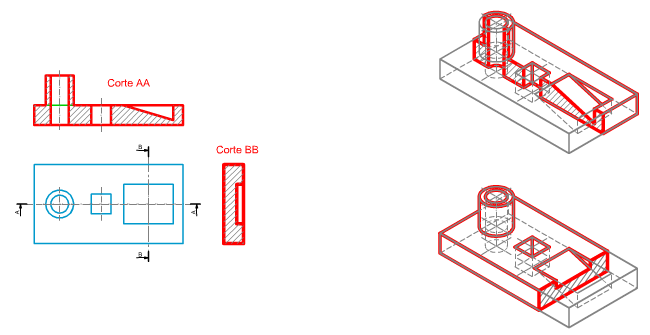

En la animación inferior te mostramos el procedimiento a seguir para obtener el corte y la sección de una pieza según un corte transversal, observa que dicho corte se sitúa a la derecha del alzado por corresponder al perfil izquierdo de la pieza. Observa cómo se puede diferenciar el corte y la sección efectuados.
