3.2. Cortes
A continuación vamos a aplicar las normas estudiadas en el apartado en el desarrollo de corte de distinto tipo.
En la imagen superior puedes ver varios ejemplos.
Corte Total.
En la siguiente animación te mostramos cómo se secciona una pieza mediante un corte total longitudinal.
DT2 U6 T3 Apdo. 3: pieza seccionada por un corte total
Video de Departamento DIBUJO IEDA alojado en Youtube
Corte por planos paralelos.
En la animación inferior puedes ver cómo quedan seccionada una pieza después de aplicarle un corte longitudinal por planos paralelos.
DT2 U6 T3 Apdo. 3: pieza seccionada por planos paralelos
Video de Departamento DIBUJO IEDA alojado en Youtube
Semicorte o corte al cuarto.
En la siguiente animación te mostramos cómo se secciona una pieza mediante un semicorte o corte al cuarto.
DT2 U6 T3 Apdo. 3: pieza seccionada por semicorte
Video de Departamento DIBUJO IEDA alojado en Youtube
Corte por planos concurrentes.
En la animación inferior puedes ver cómo quedan seccionada una pieza después de aplicarle un corte por planos concurrentes.
DT2 U6 T3 Apdo. 3: pieza seccionada por planos concurrentes
Video de Departamento DIBUJO IEDA alojado en Youtube
Corte parcial.
En la siguiente animación te mostramos cómo se secciona una pieza mediante un corte parcial o local.
DT2 U6 T3 Apdo. 3: pieza seccionada por un corte parcial
Video de Departamento DIBUJO IEDA alojado en Youtube
Objetivos
En el vídeo inferior puedes ver un método muy curios para obtener, de manera rápida, la representación del corte y de la sección de una pieza.
Caso de estudio
Corte por un plano auxiliar: este tipo de corte se aplica en una zona concreta de la pieza, el plano secante es oblicuo a un plano de proyección y ortogonal al otro (plano proyectante), por lo que el corte será una vista auxiliar.
Para resolver este tipo de corte debemos aplicar los conceptos y procedimientos aprendidos sobre los cambios de plano en el sistema diédrico, tomando como nueva LT la traza del plano secante.

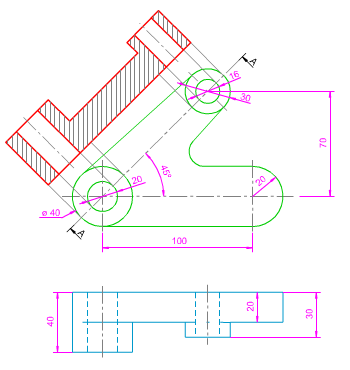

En la imagen izquierda puedes ver cómo se ha efectuado un corte auxiliar a una pieza dada.
Conocemos sus vistas diédricas (planta y alzado), dados a escala 4/5.
Te pedimos que apliques los contenidos y procedimientos adquiridos hasta ahora para que traces dicho corte, mediante las herramientas de dibujo tradicionales.
| Para realizar este ejercicio debes descargar este documento pdf. |
