4. QCAD. Ejercicios

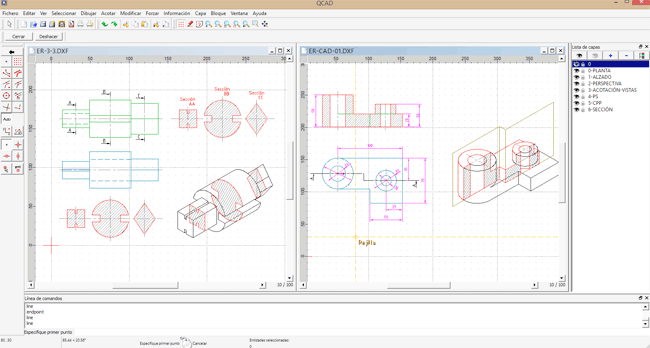

En esta unidad didáctica continuamos aplicando los conceptos y procedimientos aprendidos sobre el manejo de la aplicación QCAD para resolver ejercicios, en este caso el trazado de la sección de piezas (cortes y secciones)
En cada archivo dxf debes crear una capa llamada corte o sección, según corresponda, en la que realizarás los trazados.
Recuerda que no pretendemos que aprendas nuevas herramientas o comandos, solamente te pedimos que repases las prácticas que has realizado hasta ahora.
Objetivos
Los programas de CAD (DAO) permiten obtener de manera clara y sencilla cortes y secciones de piezas dibujadas en 3D.
Dichas secciones se pueden realizar en las vistas diédricas para después visualizarlas y "renderizaralas" en perspectiva.
En el siguiente vídeo puedes ver cómo se ha seccionado un edificio mediante varios cortes longitudinales, lo que nos permite visualizar los elementos interiores de cada zona
