4.1. Cortes


Realizar corte a una pieza en 3D

Video de AYTUTO Blog alojado en Youtube

En este apartado vamos a elaborar, aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD, dos tipos de cortes:

  1. Planos paralelos.
  2. Planos concurrentes.

En el vídeo superior puede ver cómo se ha realizado un corte transversal en tres dimensiones de una pieza, mediante la aplicación Autocad.

Importante

Recuerda que debes crear una capa para los trazados, denominada corte.

Caso práctico

Ejercicio Resuelto

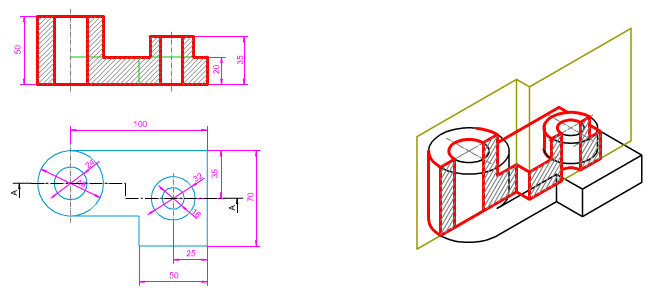

En la imagen superior puedes ver cómo se ha seccionado una pieza dada mediante planos secantes paralelos.

Conocemos sus vistas diédricas (planta y alzado), y su perspectiva isométrica

Te pedimos que, mediante las herramientas de la aplicación QCAD, traces dicho corte.


Para realizar este ejercicio debes descargar este archivo dxf.

Caso de estudio

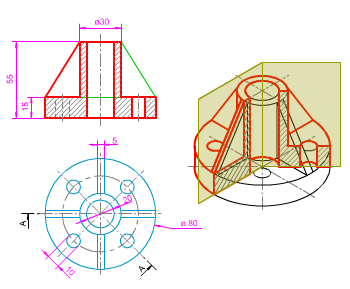

Ejercicio ResueltoEn la imagen de la izquierda te mostramos cómo se ha seccionado una pieza dada mediante planos concurrentes.

Conocemos sus vistas diédricas (planta y alzado), y su perspectiva isométrica

Te pedimos que, mediante las herramientas de la aplicación QCAD, traces dicho corte.

Para realizar este ejercicio debes descargar este archivo dxf
