1. Generalidades

Al seccionar una pieza recurrimos a un plano secante, o varios, imaginarios que contengan las partes ocultas más relevantes.

Normalmente las piezas maciza no se seccionan, sus partes ocultas se representan mediante líneas discontinuas (trazos). Sólo será preciso seccionar una pieza cuando esta contenga detalles que no quedan representados los suficientemente claros por sus vistas diédricas.

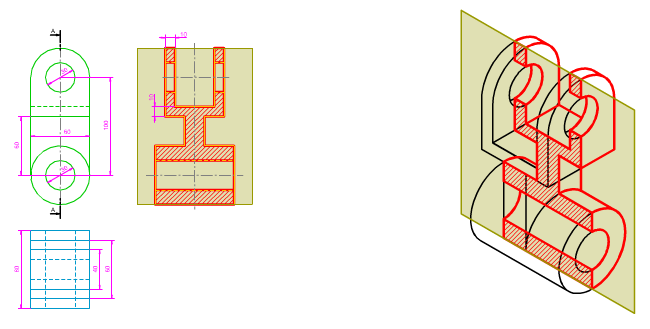

En la imagen superior puedes ver una pieza seccionada en la que se ha representado su corte y sección en el perfil izquierdo y su perspectiva isométrica.



En el siguiente vídeo puedes ver un resumen de los conceptos y procedimientos más relevantes que vamos a desarrollar en este tema.
