3.3. Escalas gráficas

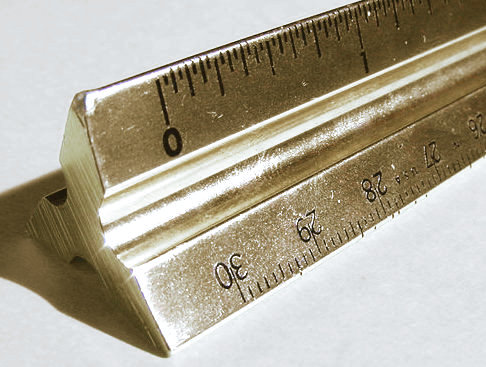

Escalímetro
Imagen de Catherine Munro en Wikimedia Commons. Licencia CC
DEFINICIÓN: Es aquella escala en la que las dimensiones reales del objeto representado en el dibujo están expresadas en una reglilla graduada, es decir, es la representación de la escala numérica.
La escala gráfica nos permite conocer directamente las dimensiones del objeto real, sin necesidad de realizar operaciones matemáticas
La contraescala representa la unidad de la escala gráfica divida por diez.

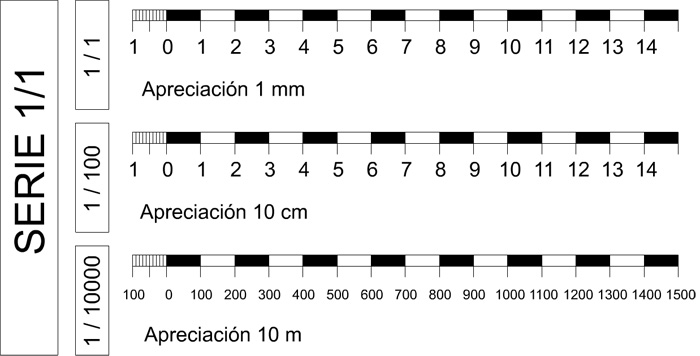

RELACIONES MÉTRICAS ENTRE ESCALAS DE UNA MISMA SERIE:
En las escalas una serie viene definida por el conjunto de éstas que tienen en común la primera cifra, variando sólo en decenas, centenas, millares, etc., el nombre de la serie se toma del numerador y la primera cifra del denominador (serie 1/2 comprende las escalas 1/2, 1/20, 1/200, 1/2000,…)
En las escalas de una misma serie las marcas se mantienen, variando solamente las cifras escritas por debajo de ellas (aumentando o disminuyendo).
La contraescala y su correspondiente apreciación también varía en función de la escala empleada, si bien el número de divisiones es el mismo -siempre 10– la unidad de medida cambia.
LECTURA DEL ESCALÍMETRO:
Las escalas que viene fijadas en el escalímetro, así como las cifras y sus unidades de medidas correspondientes facilitan la lectura de cualquier medida que se haya de tomar en un dibujo; sólo hay que tener en consideración lo explicado en el apartado anterior referente a la apreciación de las distintas escalas.

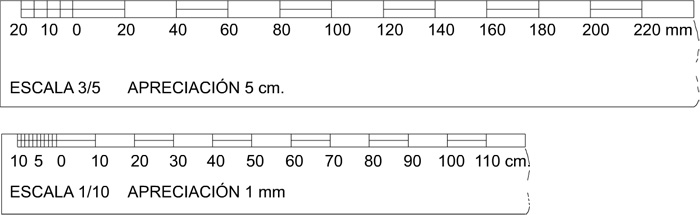

En la imagen inferior tenemos un escalímetro que muestra las escalas 1:1 y 1:10, es fácil verificar que la apreciación de cada una de ellas debe ser 1 mm y 1 cm respectivamente. Por tanto, la lectura se debe hacer considerando la unidad empleada en cada una de ellas y su apreciación.
APLICACIÓN DE PROPORCIONALIDAD PARA CONSTRUIR UNA ESCALA GRÁFICA: mediante una sencilla construcción de segmentos proporcionales podemos construir una escala gráfica que nos facilitará el trazado en cualquier dibujo.
DT1 U2 T1 Apdo. 3.3: Construcción de escala gráfica
Video del Departamento de DIBUJO IEDA alojado en Youtube
A través del siguiente vídeo podrás seguir paso a paso la construcción de escalas gráticas, tanto de ampliaci´pn como de reducción:
Vídeo de PDD Profesor de Dibujo alojado en Youtube
Caso práctico
Caso práctico
Dada la pieza de la imagen izquierda acotada en milímetros, se pide:
- Dibújala a escala 5/3
- Traza la escala gráfica.
