4.5. Practica lo aprendido

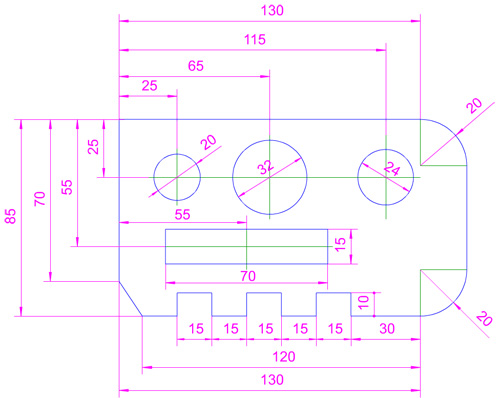

Para practicar lo aprendido, dibuja la siguiente pieza y, para finalizar, produce el fichero PDF correspondiente en tamaño A4 apaisado, empleando la escala de impresión 5:1

Otra propuesta:

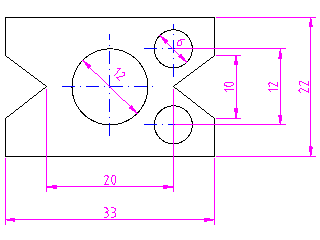

Dibuja, empleando QCad, la pieza propuesta en el punto 3.3 de este tema.

Haz una copia pdf del dibujo usando un formato A4 y la escala 5:3

Recomendación: usa las nuevas herramientas de edición aprendidas.

• Chaflán: para hacer la esquina inferior izquierda del rectángulo.
• Enlace: para hacer las dos esquinas de la derecha.
