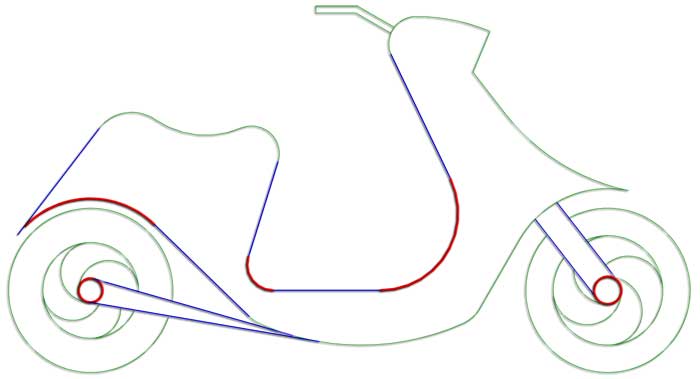

3.2. Enlaces de rectas
Importante
En este apartado vas a aplicar los conceptos y procedimientos adquiridos en el apartado 2.3 "circunferencias tangentes a rectas". Como el vértice de las rectas concurrentes dadas es inaccesible te recomendamos que, para ahorrar trazados, no dibujes la bisectriz.
ENLACE DE RECTAS PARALELAS:
- Conocidos los puntos de enlace:
Vídeo de PDD Profesor de Dibujo alojado en Youtube
- Dado el radio de enlace y los puntos de enlace.
DT1 U2 T3 Apdo. 3.2: Enlace entre rectas paralelas
Video del Departamento de DIBUJO IEDA alojado en Youtube
- Por 2 puntos con arcos del mismo sentido, pero distinto radio
Vídeo de PDD Profesor de Dibujo alojado en Youtube
ENLACE DE DOS RECTAS QUE SE CORTAN
- Conociendo un punto de enlace en una de ellas
Vídeo de PDD Profesor de Dibujo alojado en Youtube
ENLACES DE RECTAS CONCURRENTES:
- Conocido el radio de enlace.
DT1 U2 T3 Apdo. 3.2: Enlace entre rectas concurrentes 1
Video del Departamento de DIBUJO IEDA alojado en Youtube
- Dados un radio de enlace y los puntos de enlace: dos soluciones arcos de enlace interiores y exteriores.
DT1 U2 T3 Apdo. 3.2: Enlace entre rectas concurrentes 2
Video del Departamento de DIBUJO IEDA alojado en Youtube
Curiosidad

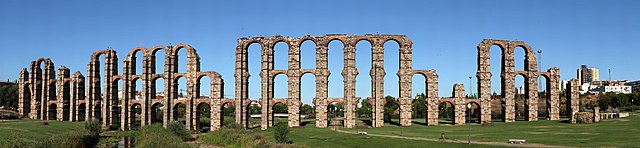

Acueducto de los Milagros, Mérida
Imagen de Lorenzo Vallés en Wikimedia Commons. Licencia CC
En el diseño de los acueductos los ingenieros romanos empleaban arcos que enlazaban los pilares a distintas alturas, que permitían salvar los desniveles del terreno.
En la foto superior tienes un ejemplo, el acueducto romano de Mérida, popularmente conocido como de "los milagros" por mantenerse en pie después de tantos siglos.
Caso práctico

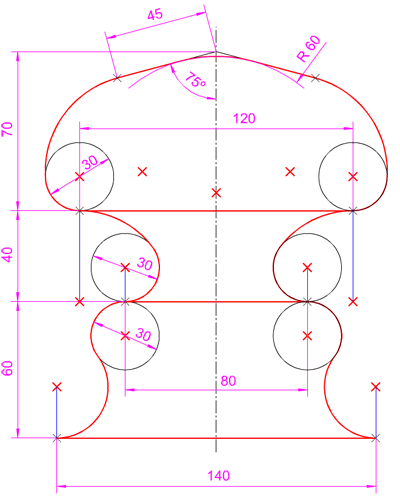

Dibuja la pieza representada en la imagen superior a escala 1/1 empleando los conceptos y procedimientos de las tangencias y enlaces, interiores y exteriores, entre rectas.
