3.3. Enlaces de circunferencias
Importante
En este apartado vas a aplicar los conceptos y procedimientos adquiridos en el apartado 2.2 "circunferencias tangentes entre sí". los arcos de enlace serán interiores y exteriores.
ENLACE DE DOS CIRCUNFERENCIAS DADAS:
- Dado el radio de enlace exterior:
Vídeo de PDD Profesor de Dibujo alojado en Youtube
- Dado el radio de enlace interior:
DT1 U2 T3 Apdo. 3.3: Enlace entre circunferencias
Video del Departamento de DIBUJO IEDA alojado en Youtube
Curiosidad

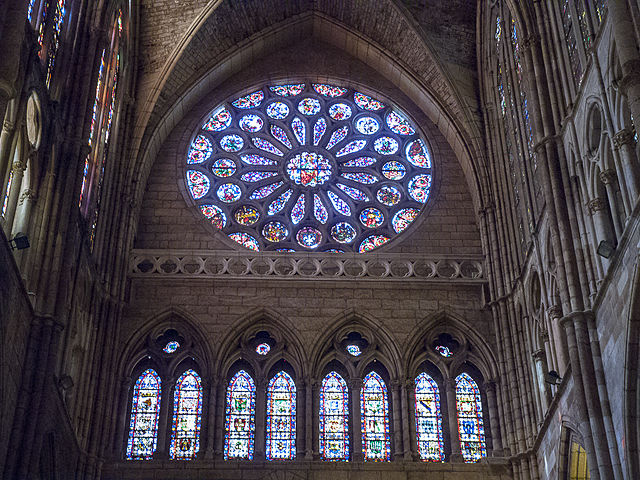

Rosetón de la Catedral de León
Imagen de Turul Jones en Wikimedia Commons. Licencia CC
La aplicación de los enlaces y tangencias en el diseño de los rosetones, no solamente facilitaba la sujeción de las vidrieras, también permitía que éstas fueran cada vez de mayor tamaño.

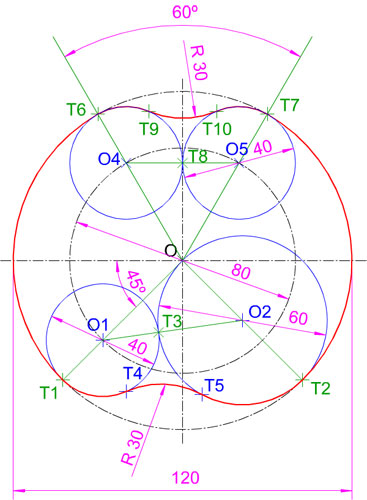

Caso práctico
Dibuja la pieza representada en la imagen superior a escala 1/1 empleando los conceptos y procedimientos de las tangencias y enlaces, interiores y exteriores, entre circunferencias
