4.2. Tangencia

Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza los siguientes ejercicios:

Caso de estudio

Ejercicio Resuelto

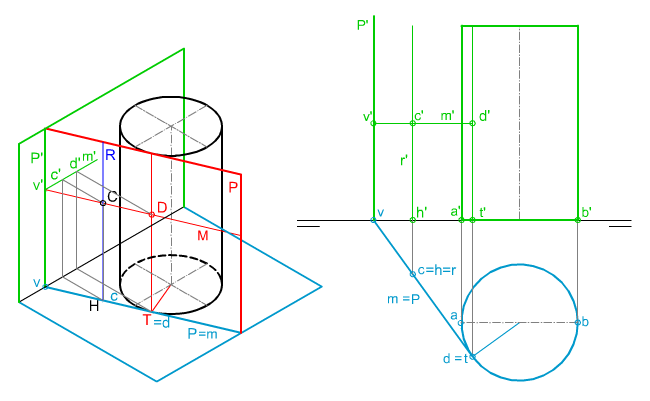

En la imagen superior puedes ver las proyecciones diédricas de un plano proyectante horizontal P que contiene a un punto dado C y tangente a un cilindro recto de revolución apoyado por su base en el plano de proyección horizontal.

Para su dibujo conocemos las proyecciones del punto C y del cilindro.

Te pedimos que, mediante las herramientas de la aplicación QCAD, determines las proyecciones diédricas del plano proyectante horizontal P tangente al cilindro


Para realizar este ejercicio debes descargar este archivo dxf.

Caso práctico

Ejercicio Resuelto

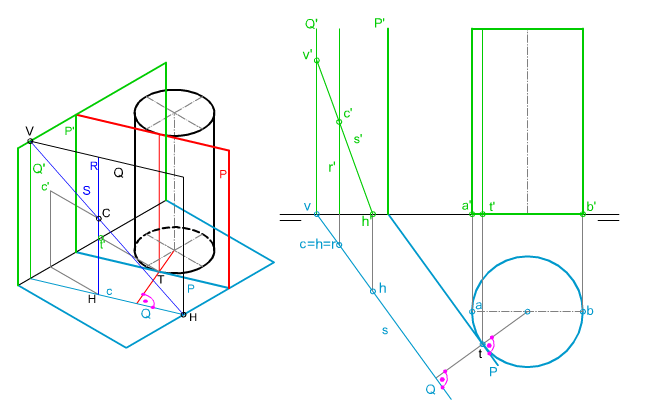

En la imagen superior puedes ver las proyecciones diédricas de un plano proyectante horizontal P paralelo a una recta S y tangente a un cilindro recto de revolución apoyado por su base en el plano de proyección horizontal.

Para su dibujo conocemos las proyecciones de la recta S y del cilindro.

Te pedimos que, mediante las herramientas de la aplicación QCAD, determines las proyecciones diédricas del plano proyectante horizontal P tangente al cilindro


Para realizar este ejercicio debes descargar este archivo dxf.
