12.2. Coeficiente de reducción

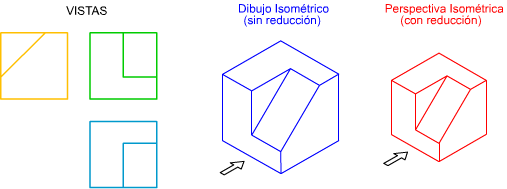

Ya sabes que al dibujar una figura en perspectiva isométrica, ésta sufre una reducción de 0,8165 aproximadamente.

Cuando trazamos una proyección isométrica en QCad, esta reducción se aplica de forma automática y no tendrás que preocuparte por este asunto, aunque debes tenerlo presente siempre que realices una de estas perspectivas.



Si deseas dibujar una isométrica sin la reducción, el proceso que deberás seguir es el de dibujarla normalmente (con reducción) y luego aplicar a esa figura la herramienta de edición Escalar, usando como coeficiente de reducción el que ya conoces de invertido.

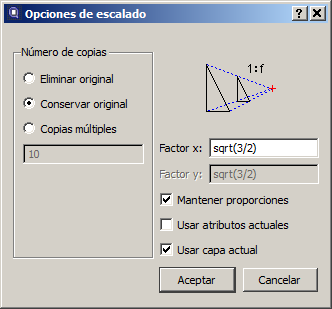

En la imagen de arriba puedes ver que en la ventana para indicar el factor de reducción, podemos introducir una fórmula. En ella, para indicar una raíz cuadrada escribimos sqrt (del inglés square root) y usando los paréntesis necesarios para establecer el orden operacional (igual que harías con una de las modernas calculadoras científicas).

La fórmula introducida es sqrt(3/2):

También podríamos haber escrito la expresión: 1/sqrt(2/3), que se corresponde con la expresión matemática:

Ambas expresiones, como sabes, son equivalentes.

En otros temas te hablaremos de forma detallada de las diferentes expresiones que puedes usar para introducir datos numéricos en QCad.
