16.1. Frontal
Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza los siguientes ejercicios:
Caso de estudio
 |

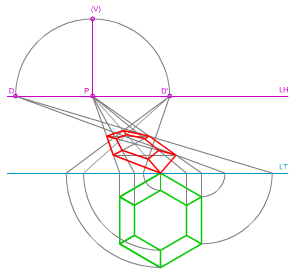

En la imagen de la izquierda puedes ver cómo se ha trazado la perspectiva cónica Frontal de una figura plana contenida en el Plano Geometral (PG).
Para su dibujo conocemos la posición de la LT y la LH así como el abatimiento sobre el PC del punto de vista (V). Te pedimos que, mediante las herramientas de la aplicación QCAD, determines la proyección cónica de dicha figura, según los parámetros establecidos. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
Caso práctico
 |

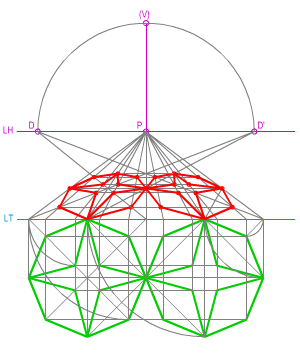

En la imagen de la izquierda puedes ver cómo se ha trazado la perspectiva cónica Frontal de una figura plana contenida en el Plano Geometral (PG). Para su dibujo conocemos la posición de la LT y la LH así como el abatimiento sobre el PC del punto de vista (V). Te pedimos que, mediante las herramientas de la aplicación QCAD, determines la proyección cónica de dicha figura, según los parámetros establecidos. |
||||
| Para realizar este ejercicio debes descargar este archivo dxf. |
