13.3. Proyecciones de la circunferencia
Los programas de CAD nos facilitan el trazado de la elipse, ya que estas aplicaciones disponen de herramientas específicas para su dibujo
En la imagen superior puedes ver el botón de acceso a las dos herramientas de trazado de elipses y arcos de elipses.

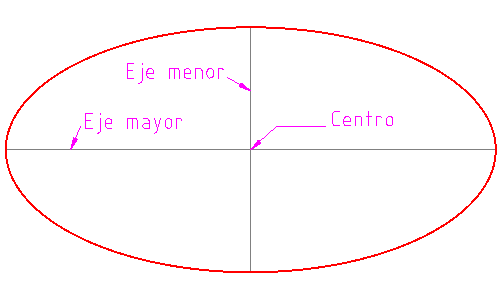

Para dibujar una elipse sólo debes fijar su centro y los ejes de simetría mayor y menor.
Las elipses isométricas las trazarás de igual forma. Observa la siguiente imagen y analiza la disposición del centro y de los ejes.
Importante
El trazado de las elipses isométricas es más sencillo si usamos la herramienta de trazado isométrico sobre las proyecciones diédricas para que la aplicación nos genere la elipse correspondiente a la vista deseada, sin necesidad de determinar los ejes mayor y menor de la misma.
