2.4. Construcción
Importante
Cuando dibujamos un ángulo determinado también estamos trazando otro que será su complementario.
Usando el compás: aplicando el concepto y trazado de la bisectriz y el procedimiento explicado en el apartado anterior: trisección de un ángulo recto: se obtienen tres ángulos iguales (30º). Con este procedimiento podemos construir todo tipo de ángulos al trazar las bisectrices de los ángulos obtenidos.
- Trazado de los ángulos más utilizados (15º, 30º, 45º, 60º...) con la ayuda de un compás y una regla.
- Ángulo de 105º, 120º, 135º, 150º y 165º
DT1 U1 T2 Apdo. 2.4: Obtención de ángulos usando el compás.
Video del Departamento de DIBUJO IEDA alojado en Youtube
- Otros ángulos.
DT1 U1 T2 Apdo. 2.4:Obtención de ángulos con el compás (2)
Video del Departamento de DIBUJO IEDA alojado en Youtube

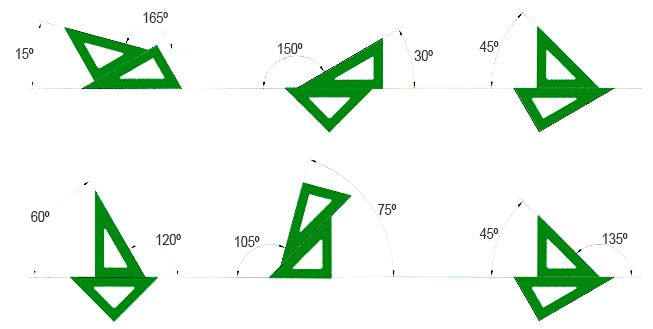

Usando las plantillas de dibujo: con la escuadra y el cartabón y con la combinación de ambas plantillas podemos construir una gran variedad de ángulos. como puedes ver debajo en la ilustración . En la animación interactiva que tienes más abajo podrás seguir paso a paso la construcción y comprobar el trazado moviendo el tranportador de ángulos :
- Ángulo de 45º y 135º
- Ángulo de 30º y 150º
- Ángulo de 60º y 120º
- Ángulo de 75º y 105º
- Ángulo de 15º y 165º
Caso práctico

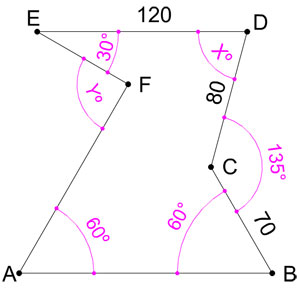

Dado el segmento AB en verdadera magnitud y posición se pide:
- Dibujar el polígono irregular ABCDEF.
- Determinar los valores de los ángulos Xº y Yº.
- Determinar la longitud del segmento EF.
