DT1 - Tema 1.2: Elementos y trazados fundamentales: Elementos y lugares geométricos básicos
3.2. Ángulos y arco capaz
Ángulos en la circunferencia:
Nota: pausa el reproductor si ves que los fotogramas pasan demasiado rápido.
DT1 U1 T2 Apdo. 3.2: Ángulos de la circunferencia
Video del Departamento de DIBUJO IEDA alojado en Youtube
Arco capaz
Definición: lugar geométrico de todos los puntos del plano desde los cuales se observa un segmento AB bajo un mismo ángulo α . En la ilustración se correspondería con el arco rojo de la circunferencia.
Construcción:
Qué es y cómo dibujar un Arco Capaz. Definición y trazado
Vídeo de PDD Profesor de Dibujo alojado en Youtube
Vídeo de PDD Profesor de Dibujo alojado en Youtube
Importante
La semicircunferencia es el arco capaz de 90º de su diámetro.
Caso práctico

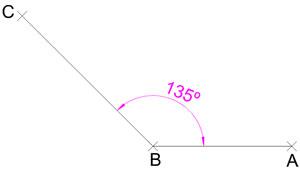

Dados los segmentos AB y BC que forman 135º se pide:
Determinar el punto D desde el que se observa el segmento AB bajo un ángulo de 30º y el segmento BC bajo un ángulo de 45º.
¿Necesitas ayuda para resolver este ejercicio?
