Introducción

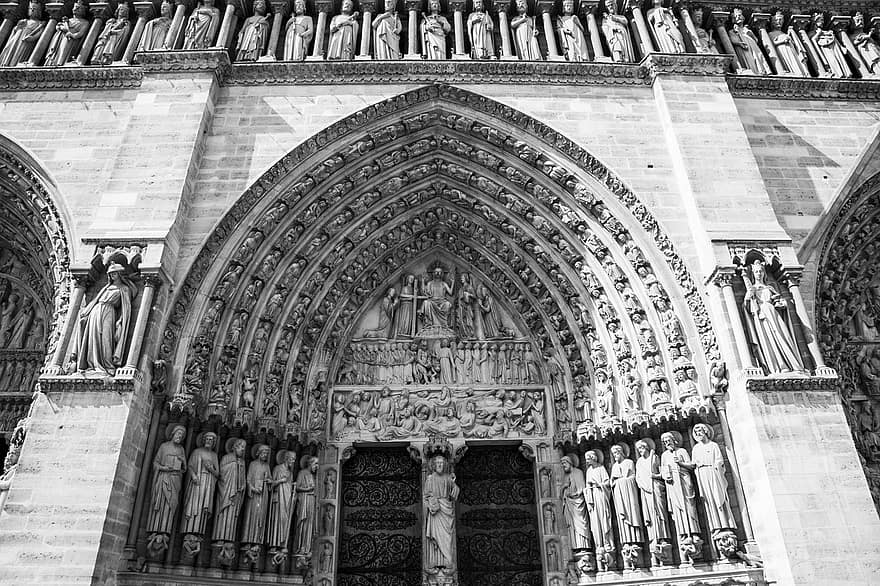

Notre Dame de París
Imagen en Pikist. Dominio público
Si analizas con detenimiento la fotografía superior, pórtico de la Catedral de Notre Dame de París, observarás que todos sus elementos están dispuestos de manera ordenada. Esta es la norma general en la Arquitectura y por tanto en el Arte.
A lo largo de la Historia del Arte, los arquitectos y artistas han empleado diversos recursos para transmitir un orden y un equilibrio en sus manifestaciones técnicas y artísticas. Pero, ¿cómo pudieron lograr esto con tan escasos medios técnicos?.
La respuesta es tan sencilla como lo son los recursos empleados: usando los conceptos y elementos básicos del dibujo técnico, es decir, el segmento, el ángulo, la circunferencia, las líneas paralelas, los arcos concéntricos y la división de todos ellos en partes iguales, mediante procedimientos sencillos como la mediatriz, el teorema de Thales y la bisectriz.
Quizás recuerdes estos conceptos y procedimientos de cursos anteriores, si no es así no te preocupes, porque los vamos a estudiar y desarrollar en este tema.
Importante
- Te recomendamos que los materiales e instrumentos sean de la mejor calidad posible, ya que ésta va unida a la perfección del acabado (precisión y exactitud).
- Es imprescindible que mantengas los instrumentos de Dibujo Técnico en perfectas condiciones de uso, es decir, limpios y en buen estado.
- Para visualizar los vídeos explicativos de los distintos conceptos que verás en este tema y en los siguientes del temario, te sugerimos que uses el play y el pause del visualizador de videos así como la velocidad del mismo (podrás ponerlo a una velocidad más lenta para una comprensión más detallada del mismo). También puedes verlo -a través de la página de You Tube- a pantalla completa (pinchando en el enlace que viene debajo, en la descripción de cada uno) por si necesitas fijarte en ciertos detalles o trazados. Mira este vídeo donde se explica cómo acelerar un vídeo o ralentizarlo accediendo a la configuración del mismo:
Dominar las opciones del visualizador de videos
Video del Departamento de DIBUJO IEDA alojado en Youtube
- Al final de muchos apartados también encontrarás cierto ejercicios resueltos paso a paso mediante un PDF por capas que se muestra en la retroalimentación del ejercicio, por lo que se recomienda usar un visor o lector PDF que las lea correctamente, ya que no todos lo hacen. Por ejemplo, con Adobe Reader. Desde su sitio web se puede descargar e instalar.
