2.3. Eléctricos y sanitarios

Símbolos eléctricos


En los locales docentes los niveles de iluminación, teniendo en cuenta los índices de reflexión de paredes, techos y suelos, y también mobiliario, determinan el tipo de luminaria.

Estos tipos de dispositivos requieren de una representación específica; otros son idénticos a los que se usan en la instalación eléctrica de una vivienda

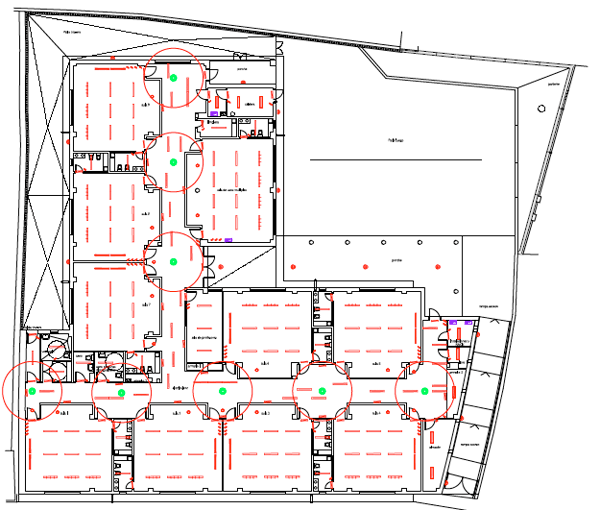

En la imagen superior puedes ver cómo quedan distribuidas las luminarias en las aulas de un centro educativo.



ELÉCTRICOS.

Símbolos elétricos para instalaciones domésticas.

Como comentamos anteriormente algunos de los símbolos eléctricos que se usan en la instalación eléctrica de una vivienda también se aplican en la de un centro docente, repasémoslos.




DT2 U6 T4 Apdo. 2: símbolos eléctricos

Video de Departamento DIBUJO IEDA alojado en Youtube



Símbolos eléctricos para instalación en un Centro educativo.

Los siguientes símbolos arquitectónicos son los que se emplean habitualmente en todo proyecto de edificio de uso docente.

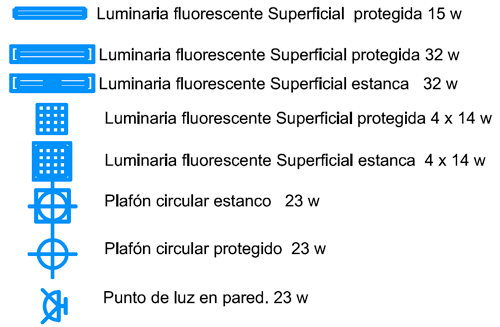

Símbolos eléctricos. Luminarias

Objetivos

En el siguiente vídeo puedes ver la simbología que se empela para representar máquinas eléctricas elementos de protección y control.


simbologia de maquinas electricas elementos de proteccion y control.

Video de 1022pmv alojado en Youtube

Pregunta Verdadero-Falso

Escoge la opción que tú creas más adecuada.

Pregunta 1

En la iluminación de un aula de un centro docente se usa como símbolo el del punto de luz.

SANITARIOS.

Los aseos de alumnos de educación primaria y secundaria deben incluir dos inodoros y un lavabo-pileta por aula polivalente.

Estos aseos se distribuirán en cada planta, en proporción al número de alumnos de la misma, separados por sexos. En aseos masculinos la mitad de los inodoros se sustituirá por doble número de urinarios murales. Por ser los aseos de planta baja los de mayor uso simultáneo es conveniente concentrar el 50% del total en dicha planta y próximos a la salidas hacia las zonas de juegos.

Los elementos de los cuartos de baños también están bastante normalizados, pero como en los anteriores, las formas y dimensiones de detalle dependen del diseño de los mismos. En la siguiente animación tienes una muestra de las características más habituales de algunos.


DT2 U6 T4 Apdo. 2: sanitarios usuales 1

Video de Departamento DIBUJO IEDA alojado en Youtube

En el Gimnasio se incluyen duchas para el aseo de los alumnos.



DT2 U6 T4 Apdo. 2: sanitarios usuales 2

Video de Departamento DIBUJO IEDA alojado en Youtube
