4.1. Formato



Lo primero que tenemos que hacer es preparar el formato sobre el que vamos a trazar nuestro proyecto, como habrás visto en los ejemplos de los apartados anteriores la orientación debe ser apaisada.
Recuerda que debes tener los elementos almacenados entre tus bloques de la biblioteca.
Para que dicho formato quede perfectamente definido debes seguir los siguientes pasos:
  1. Dibuja un formato A3 con sus márgenes. Recuerda ajustar la unidad principal de medida preferentemente a milímetros.
  2. Dibuja el cajetín con el diseño ya propuesto o cualquier otro que proponga tu tutor.
  3. Guarda el dibujo con el nombre de A3.
  4. Copia estos dibujos en la carpeta library de la instalación de QCad.
  5. Reinicia QCad y prueba los nuevos bloques de biblioteca creados.



Formatos
Un elemento que siempre se dibujará en un plano es el cajetín con los datos correspondientes al mismo, como título del plano, nombre del dibujante, escala etc.

En los temas 1 y 3 de la Unidad Didáctica 5 de Dibujo Técnico I, se desarrollaron los contenidos necesarios para poder dibujar un cajetín de rotulación en tus láminas, mediante la aplicación CAD.

Además, en el tema 1 de esta Unidad Didáctica también hemos visto cómo se traza una lista de despiece.
Para este proyecto te proponemos que actúes con total libertad, y que apliques, si lo estimas oportuno todo lo que has aprendido hasta ahora sobre el diseño de cajetines de rotulación.

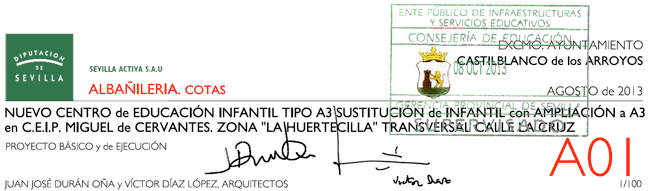

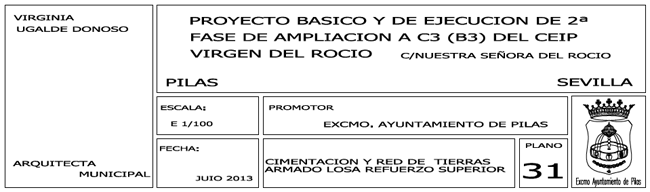

A modo de ejemplo te mostramos varios tipos de cajetines empleados en varios proyectos de centros docentes.


Cajetín
 Cajetín

Nota

Recuerda que puedes convertir los márgenes y el cajetín en un elemento de la biblioteca (tema 3 de la unidad didáctica tres de Dibujo Técnico I).

Cuando dibujamos planos en QCad no se tiene en cuenta las escalas en las que finalmente terminaremos imprimiendo el plano.

Recuerda que siempre dibujarás en verdadera magnitud. Pero para que la aplicación sepa cómo interpretar las medidas, lo primero que harás será ajustar la unidad principal que emplearás.

Para ello debes acceder a Editar > Preferencias del dibujo actual y en la pestaña Unidades ajustar la unidad de medida fundamental.

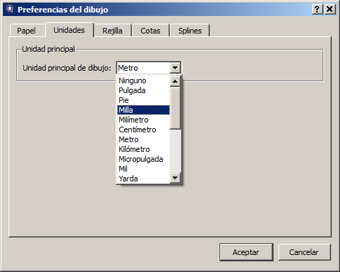

ajuste de unidades del dibujo



Como el proyecto que nos ocupa es arquitectónico la medida básica es el metro, así que debe ser esta la unidad de ajuste para los planos de del centro educativo.
Esto tiene un inconveniente: las líneas correspondientes a muros, tabiques, etc., dibujadas en los planos se mostrarán muy pequeñas; por tanto, tendrás que ajustar el zoom de visionado hasta tener el tamaño adecuado de tu dibujo.
