3.1. Planos

En todo proyecto arquitectónico de un centro educativo se deben incluir los siguientes planos: generales, de ciemntación, de estructuras, de arquitectura, y de instalaciones.

En la animación inferior te mostramos las diversas representaciones gráficas que abarcan dichos planos:


DT2 U6 T4 Apdo. 3: planos

Video de Departamento DIBUJO IEDA alojado en Youtube

Aulas, normas generales:

  • La altura libre será como mínimo de 3 metros.
  • La longitud libre del lado menor ha de ser igual o superior a 6 m.
  • Mesa de profesor (1400 x 700 mm) con sillón.
  • Encerado (2500 x 125O mm), excepto aula de informática.
  • La disposición de la pizarra permitirá la entrada de luz natural por la izquierda de los alumnos.
  • Tendrán como mínimo dos puertas de evacuación que deberán abrir hacia fuera, sin invadir el pasillo más de 15 cm, de un ancho no inferior a 90 cm.
  • Al menos una de ella abrirá a la zona de circulación y la otra, si no hay otra posibilidad, podrá alternativamente dar al pasillo o a local contiguo.

En la siguiente animación




DT2 U6 T4 Apdo. 3: tipos de aula

Video de Departamento DIBUJO IEDA alojado en Youtube



    Objetivos

    Actividad

    Plano de emergencia-evacuación.

    En todo Centro Educativo es imprecindible que exista un plan de autoprotección, que contemple un protocolo de emergencia y evacuación en caso de amenaza de bombao de incendio.

    En el diseño de dicho plan hay que tener en cuenta los planos de emergencia y de evacuación en el que se indiquen las salidas de emergencia interiores y exteriores, el recorrido y los dispositivos de alarma y los sistemas contraincendios.

    En la imagen inferior te mostramos un ejemplo de plano de evacuación de un IES.

    Plano emergencia-evacuación

    Alzados y Secciones

    Alzados y Secciones.

    En la descripción gráfica de un proyecto de centro educativo es habitual recurrir al empleo de alzados y secciones, ya sea para situar el edificio, o para describir partes esenciales de él (cubiertas, cimentación, forjado, etc.)

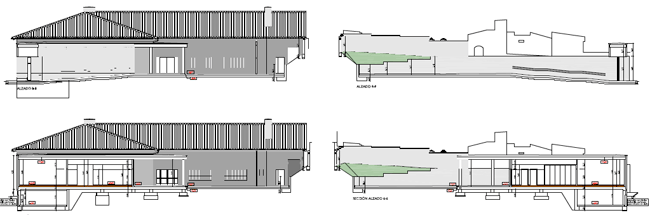

    En la imagen superior puedes ver el alzado y su sección correspondiente de un centro educativo.



    Símbolos de sistema contraincendios.

    En el plano de evacuación es preciso determinar la ubicación de los sistemas contraincendios: bocas de incendio, extintores y pulsadores de alarma.
    En la animación inferior puedes ver cómo su simbología.




    DT2 U6 T4 Apdo. 3: símbolos contraincendios

    Video de Departamento DIBUJO IEDA alojado en Youtube



    Objetivos

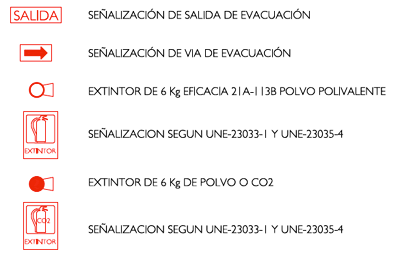

    Símbolos sistema contra incendiosOtra simbología empleada para representar los dispositivos contraincendios es la que se indica en la imagen izquierda, tanto el planta como en alzado.

    ACOTACIÓN.

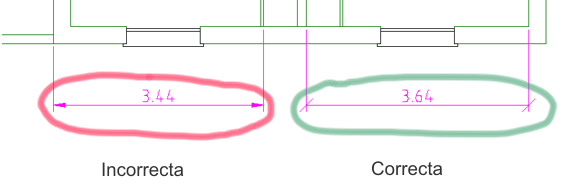

    En el tema 4 de la Unidad Didáctica 5 de Dibujo Técnico I vimos cómo teníamos que proceder para acotar planos arquitectónicos. Repasémoslo.



    acotacion en arquitectura

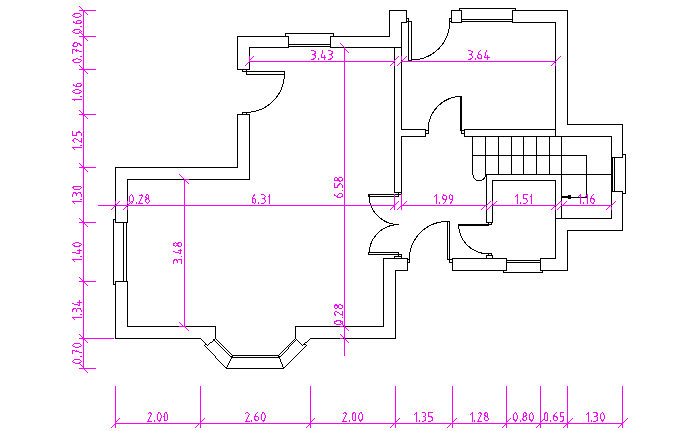

    En la imagen inferior puedes ver cómo se sitúan las cotas sobre un plano arquitectónico.

    cotas de una vivienda

    Nota

    Cuando acotes la planta de una vivienda procura hacerlo de esta manera:

    • Las cotas perimetrales o externas las pondrás en el exterior y, para evitar un excesivo cruce de líneas, las referencias no se llevan a los puntos de corte.
    • Las cotas relativas a muros interiores se pondrán en el interior del dibujo.

    AV - Pregunta Verdadero-Falso

    Escoge la opción que tú creas más adecuada.

    Pregunta 1

    En la acotación arquitectónica las líneas de cota pueden cruzarse.
