DT2- Tema 6.4: El proyecto
3. Representación Gráfica
Una vez que se han determinado todos los cálculos técnicos, se han detallado los datos generales del proyecto, y se han descrito las soluciones que se han adoptado; es preciso representar gráficamente todos esos datos.
Para esto debemos recurrir a los planos, de tal manera que el proyecto quede perfectamente representado en todas sus facetas.Así pues, en este apartado vamos a desarrollar la representación gráfica empleada en todo proyecto de construcción de un edificio docente.

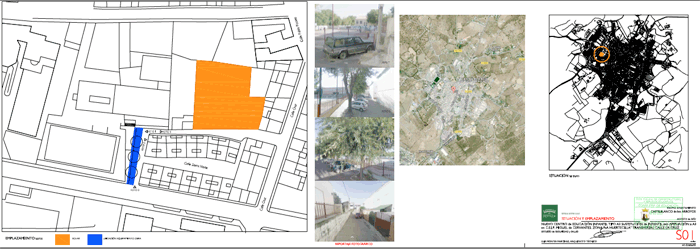

En la imagen superior puedes ver el plano de situación de un Centro educativo.
Objetivos
En el siguiente vídeo te mostramos una vista tridimensional del proyecto Arquitectónico del Centro Juvenil de Diagnóstico y Rehabilitación Oropesa.
Proyecto Arquitectónico Centro Juvenil de Diagnóstico y Rehabilitación Oropesa
Video de cantoro85 alojado en Youtube
